Fonctionnalités principales
  • Quatre ports SFP +
  • Jusqu’à 5 Gbits par port
  • Horloge programmable faible jitter prend en charge une plage de 0,16 à 350 MHz avec un pas de 1PPM
  • Support d’horloge à spectre étendu
  • Référence 10 MHz, 0,5 PPM
  • Module FMC (ANSI / VITA57)

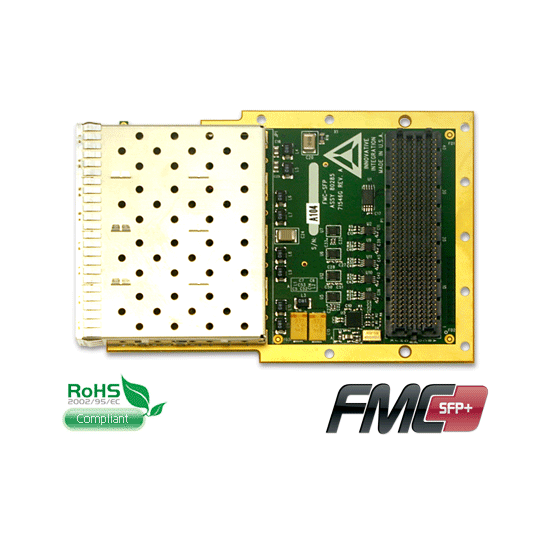

FMC-SFP + fournit quatre ports SFP + sur un module FMC standard avec horloge programmable et fonctions de support. Les liaisons à fibres optiques vers les E / S distantes, telles que les applications de télécommande radio, du traitement hôte et les cartes FPGA prennent en charge des débits de 5 Gbit / s.
Les ports SFP + sont compatibles avec les émetteurs-récepteurs SFF-xxxx, prenant en charge les liaisons en cuivre et en fibre optique. Les quatre ports sont entièrement indépendants sur le module. Les signaux de surveillance et de contrôle SFP + sont mappés sur l’interface FMC pour la détection, la perte de signal, le contrôle de débit et le port de contrôle I2C.
Une horloge de référence flexible sur le FMC-SFP + est entièrement programmable sur la plage de 0,16 à 350 MHz. L’horloge peut être programmée pour tous les taux communs pour les normes telles que OC-12, OBSAI, CPRI, GbE, sFPDP et SONET. L’horloge a des performances de gigue inférieures à 1 ps RMS max, ce qui lui permet de répondre aux exigences les plus strictes pour ces applications. Une carte 10MHz avec une stabilité de 0,5 PPM est utilisée comme référence PLL.
Le FMC-SFP + est entièrement compatible électriquement avec les spécifications FMC (ANSI / VITA 57) pour le module IO. Mécaniquement, le module s’adapte aux sites FMC, mais dépasse de la face avant pour les SFP. Le module est compatible avec les sites HPC FMC (4 ports SFP) ou LPC (1 port SFP). Le module consomme moins de 500 mW de modules SFP + exclusifs.
Le FMC est fourni avec le code VHDL illustrant les interfaces. Le FPGA et le support de plate-forme spécifiques sont fournis pour les cartes VPX-COP et PEX-COP FPGA d’Innovative.
Des bibliothèques de logiciels et des exemples de développement d’hôtes C ++ sont fournis. Des exemples d’application illustrant les fonctionnalités du module sont fournis pour les plates-formes d’intégration innovantes pour Windows, Linux et VxWorks.
