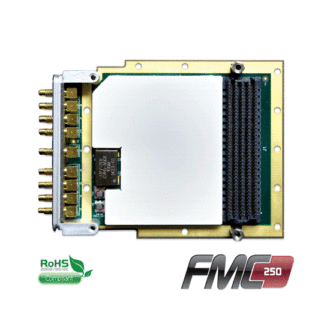

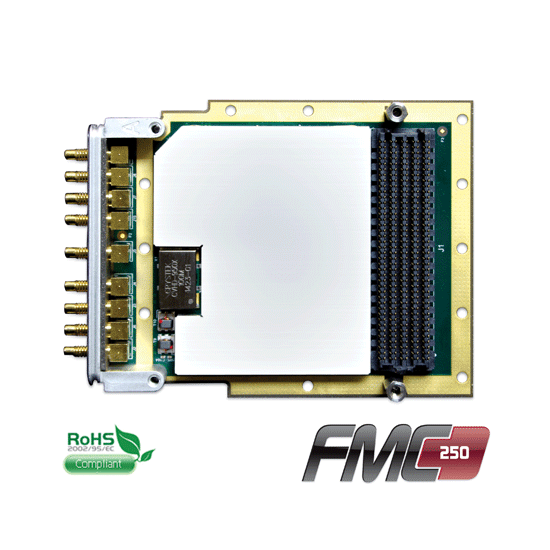

FMC-250 - Module FMC, 2 A/D 250 Me/s 16 bits et 2 D/A 1 Ge/s 16 bits

FMC-250 - Module FMC, 2 A/D 250 Me/s 16 bits et 2 D/A 1 Ge/s 16 bits
Demander un devis
Demander un devis
Fonctionnalités principales
  • Deux entrées A / D
    • 250 MSPS, option 16 bits
    • AC ou DC couplé
  • Deux sorties D / A
    • 1200 MSPS, 16 bits D / A
    • AC ou DC couplé
  • Horloges, chronométrage et contrôles
    • Horloge externe / entrée de référence
    • PLL programmable
    • 10 MHz, référence de 0,5 ppm
    • Intégré aux Triggers FMC
  • Module FMC, VITA 57.1
    • Nombre de broches élevé Aucun SERDES requis
    • Compatible avec Vadj 2.5V
    • Moniteur de puissance et commandes
  • 6W typique (entrées AC-couplées)
  • Refroidissement de conduction par sous-ensemble VITA 20
  • Évaluations environnementales pour -40 à 85C, 9g RMS sinus, 0.1g2 / Hz vibration aléatoire

Le FMC-250 est un module FMC IO de numérisation et de génération de signaux à grande vitesse comprenant deux canaux A / D 250SPS et deux canaux D / A 1200 MSPS pris en charge par des fonctions d’horloge d’échantillonnage et de déclenchement.
Le FMC-250 dispose de deux A / D de 250 MSPS 16 bits, plus une double voie, taux de mise à jour 1200 MSPS DAC. Les E / S analogiques peuvent être AC ou DC couplés. Les fréquences IF du récepteur jusqu’à 125 MHz sont prises en charge. L’horloge d’échantillonnage provient soit d’une PLL à très faible gigue, soit d’une entrée externe. Plusieurs cartes peuvent être synchronisées pour l’échantillonnage.
La consommation d’énergie du FMC-250 est de 6W pour un fonctionnement typique. Le module peut être refroidi par conduction en utilisant la norme VITA20 et une plaque d’étalement thermique. Niveaux de rugosité pour fonctionnement à grande température de -40 à + 85 ° C et vibrations de 0,1 g2 / Hz. Un revêtement conforme est disponible.
La logique de support en VHDL est fournie pour l’intégration avec les cartes porteuses FPGA. Un support spécifique pour les cartes de support innovantes comprend l’intégration avec les outils Framework Logic qui prennent en charge les développeurs VHDL / Verilog et Matlab. Le Matlab BSP prend en charge le développement en temps réel du matériel dans la boucle à l’aide du diagramme synoptique Simulink environnement avec Xilinx System Generator pour le FMC intégré avec la carte FPGA.
Les outils logiciels pour les cartes de support innovantes incluent le développement de l’hôte incluant les bibliothèques C ++ et les pilotes pour Windows et Linux. Des exemples d’application illustrant les caractéristiques du module sont fournis.

  • Récepteur et émetteur sans fil
  • Couche physique LTE, WiMAX
  • RADAR
  • Imagerie médicale
  • Enregistrement et lecture de données haute vitesse
