Fonctionnalités principales
  • Deux entrées A / D
    • 500 MSPS, 14 bits
    • AC ou DC couplé
  • Deux sorties D / A
    • 1230 MSPS, 16 bits D / A
    • AC ou DC couplé
  • Horloges, chronométrage et contrôles
    • Horloge externe / entrée de référence
    • PLL programmable
    • 100 MHz, référence de 0,5 ppm
    • Intégré aux Triggers FMC
  • Module FMC, VITA 57.1
    • Nombre de broches élevé Aucun SERDES requis
    • Compatible avec Vadj 2.5V
    • Moniteur de puissance et commandes
  • 11,5W typique (entrées couplées AC)
  • Refroidissement par conduction VITA 20
  • Évaluation environnementale de -40 ° à 85 ° C 9 g RMS sinus, 0,1g2 / Hz vibration aléatoire

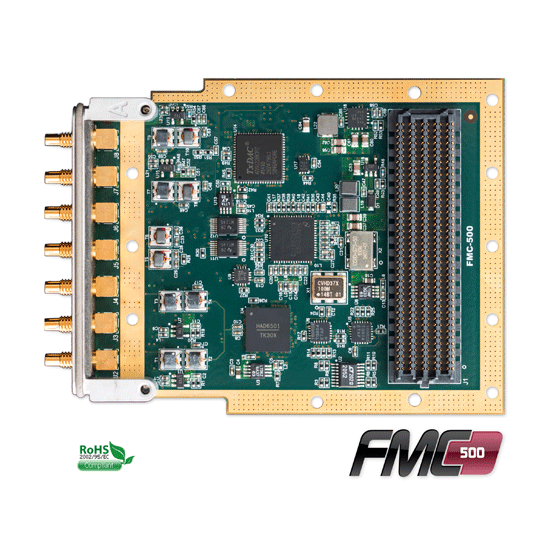

Le FMC-500 est un module d’E / S FMC de numérisation et de génération de signaux haute vitesse avec deux canaux A / D de 500MSPS et deux canaux D / A 1230 MSPS pris en charge par une horloge d’échantillonnage à très faible gigue et des fonctions de déclenchement.
Le FMC-500 intègre le nouvel appareil Hitite double canal, 14 bits 500 MSPS A / D et un périphérique DAC de 1230 MSPS double canal Analog Devices. Les E / S analogiques peuvent être AC ou DC couplés. Les fréquences IF du récepteur allant jusqu’à 500 MHz sont prises en charge en raison de la large bande passante de la sortie frontale analogique. L’horloge d’échantillonnage peut provenir d’une PLL à faible gigue ou d’une entrée externe. Plusieurs cartes peuvent être synchronisées pour l’échantillonnage pour adresser les applications MIMO.
La consommation d’énergie du FMC-500 est de 11.5W pour un fonctionnement typique. Le module peut être refroidi par conduction en utilisant la norme VITA20 et une plaque d’étalement thermique. Niveaux de rugosité pour fonctionnement à grande température de -40 à + 85 ° C et vibrations de 0,1 g2 / Hz. Un revêtement conforme est disponible.
La logique de support en VHDL est fournie pour l’intégration avec les cartes porteuses FPGA. Un support spécifique pour les cartes de support innovantes comprend l’intégration avec les outils Framework Logic qui prennent en charge les développeurs VHDL et Matlab. Le Matlab BSP prend en charge le développement en temps réel du matériel dans la boucle à l’aide du diagramme synoptique Simulink environnement avec Xilinx System Generator pour le FMC intégré avec la carte FPGA.
Les outils logiciels pour les cartes de support innovantes incluent le développement de l’hôte incluant les bibliothèques C ++ et les pilotes pour Windows et Linux. 32/64-bit, y compris les variantes RTOS. Des exemples d’application illustrant les caractéristiques du module sont fournis

  • Récepteur et émetteur sans fil
  • Couche physique LTE, WiMAX
  • RADAR
  • Imagerie médicale
  • Enregistrement et lecture de données haute vitesse
