FMC-1000 - Module FMC, 2 A/D 1250 Me/s 14 bits et 2 D/A 1250 Me/s 16 bits

FMC-1000 - Module FMC, 2 A/D 1250 Me/s 14 bits et 2 D/A 1250 Me/s 16 bits
Fonctionnalités principales
  • Deux entrées A / D 14 bits 1250 MSPS, couplage AC ou DC
  • Deux sorties D / A 16 bits 1250 MSPS @ 1x, 2500 MSPS @ 2x interpolation couplage AC ou DC
  • Horloges, sequenceur et contrôles
  • Horloge externe / entrée de référence
    • PLL programmable
    • 10 MHz, référence de 0,5 ppm
    • Intégré aux Triggers FMC
  • Module FMC, VITA 57.1
    • Nombre de broches bas, SERDES requis
    • Compatible avec Vadj 2.5V
    • Moniteur de puissance et commandes
  • 6W typique (entrées AC-couplées)
  • Refroidissement de conduction par sous-ensemble VITA 20
  • Spécifications environnementales de -40 ° à 85 ° C, 9g RMS sinus, 0,1g2 / Hz vibration aléatoire

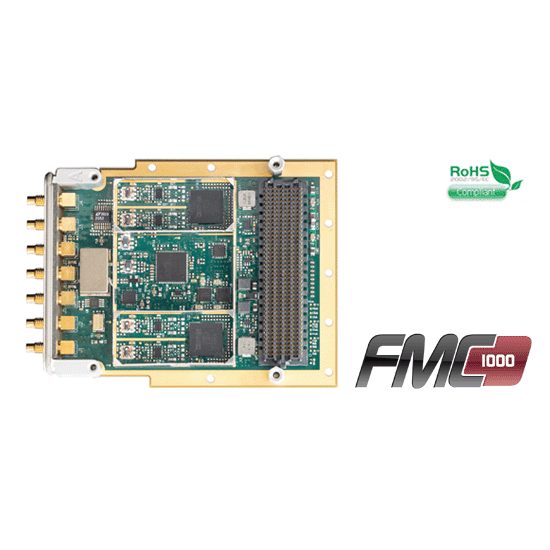

Le FMC-1000 est un module d’E / S FMC de numérisation et de génération de signaux à haute vitesse comprenant deux canaux A / D de 1250 MSPS et deux canaux D / A de 1250 MSPS pris en charge par l’horloge d’échantillonnage et les fonctions de déclenchement.
Les E / S analogiques peuvent être AC ou DC couplées. Les fréquences IF du récepteur jusqu’à 625 MHz sont prises en charge. L’horloge d’échantillonnage provient soit d’une PLL à très faible gigue, soit d’une entrée externe. Plusieurs cartes peuvent être synchronisées pour l’échantillonnage.
La consommation d’énergie du FMC-1000 est de 12W pour un fonctionnement typique. Le module peut être refroidi par conduction en utilisant la norme VITA20 et une plaque d’étalement thermique. Niveaux de rugosité pour fonctionnement à grande température de -40 à + 85 ° C et vibrations de 0,1 g2 / Hz. Un revêtement conforme est disponible.
La logique de support en VHDL est fournie pour l’intégration avec les cartes porteuses FPGA. Un support spécifique pour les cartes de support innovantes comprend l’intégration avec les outils Framework Logic qui prennent en charge les développeurs VHDL / Verilog et Matlab. Le Matlab BSP prend en charge le développement en temps réel du matériel dans la boucle à l’aide du diagramme synoptique Simulink environnement avec Xilinx System Generator pour le FMC intégré avec la carte FPGA.
Les outils logiciels pour les cartes de support innovantes incluent le développement de l’hôte incluant les bibliothèques C ++ et les pilotes pour Windows et Linux. Des exemples d’application illustrant les caractéristiques du module sont fournis.

  • Récepteur et émetteur sans fil
  • Couche physique LTE, WiMAX
  • RADAR
  • Imagerie médicale
  • Enregistrement et lecture de données haute vitesse
