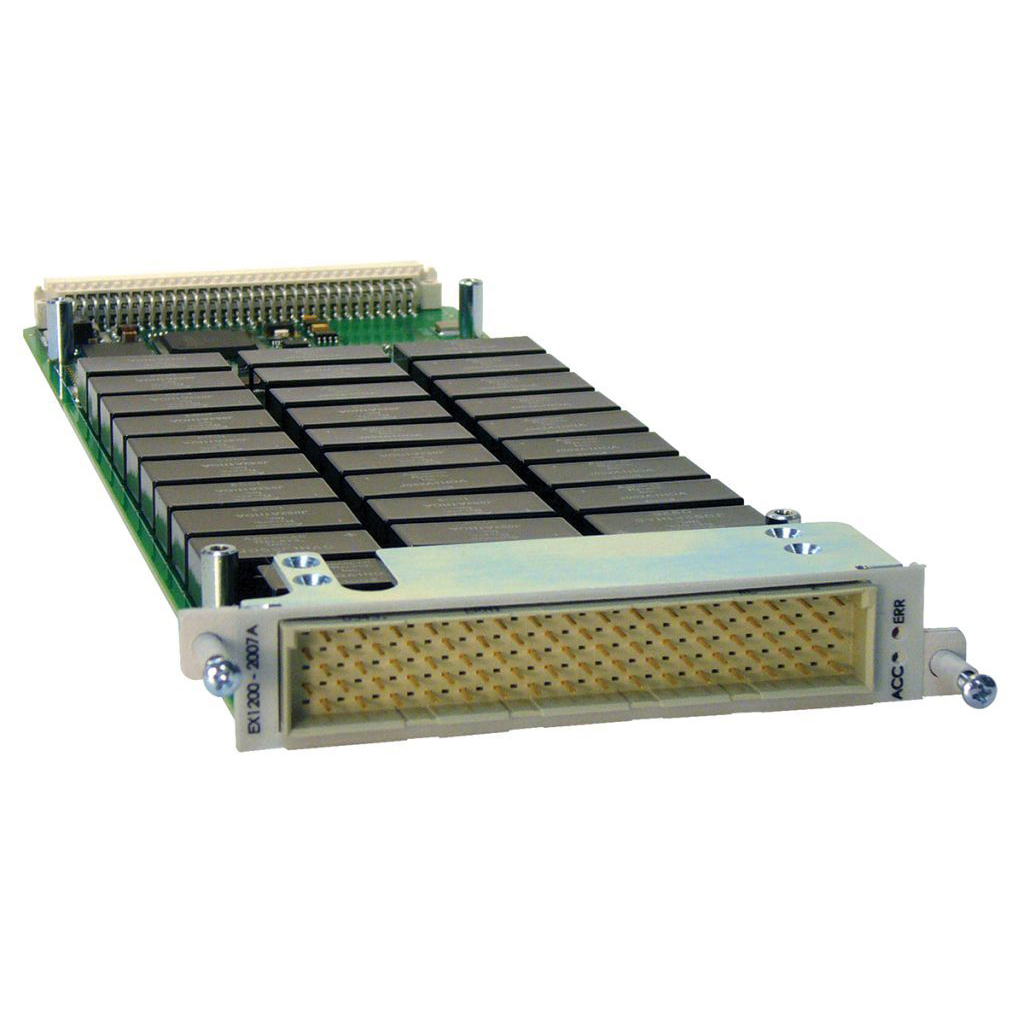

EX1200-2007A - Carte de commutation EX1200, Multiplexeur Haute Tension 48 voies, 1000 V

EX1200-2007A - Carte de commutation EX1200, Multiplexeur Haute Tension 48 voies, 1000 V
Demander un devis
Demander un devis
Fonctionnalités principales
  • Module de densité la plus élevée de sa catégorie pour pouvoir commuter des signaux jusqu’à 1000 V DC (jusqu’à 144 canaux à deux fils sur une empreinte 1U)
  • Les relais de configuration intégrés développent les blocs de construction individuels
  • Idéal pour hipot, rupture de câble, unité de mesure de source et commutation d’alimentation
  • Large blindage de signal utilisé à bord pour une excellente fidélité de signal
  • Les alarmes de sécurité peuvent détecter les défauts et ouvrir automatiquement les relais à un état par défaut

L’EX1200-2007A est conçu pour la numérisation de plusieurs points haute tension vers un bus commun en configurations à 1 ou 2 fils. Il se compose de deux multiplexeurs individuels (1 x 12), ou de deux (1 x 24) multiplexeurs 1 fil qui peuvent être interconnectés sous la commande de programme (via des relais de bus) pour configurer des multiplexeurs plus grands au besoin. Cela réduit le besoin de câblage externe et aide à réduire les effets de bouts non terminés.

Lors de la commutation de tensions élevées, le blindage du signal est critique. L’EX1200-2007A comprend de grands plans de blindage qui réduisent la diaphonie et les pics de tension aux canaux adjacents. Une ligne d’interruption à sécurité intégrée est fournie sur le panneau avant, qui peut être utilisé lors de la commutation de sources de haute tension / unités de mesure ou d’alimentation. Cette interruption peut être programmée pour ouvrir automatiquement tous les relais en cas de défaut, et ainsi retirer instantanément l’alimentation de l’interface utilisateur.

Jusqu’à 144 canaux 2 fils peuvent être installés dans une unité centrale de la série EX1200 pour une densité maximale ou combinés avec d’autres modules de la série EX1200 pour créer un commutateur système flexible.
