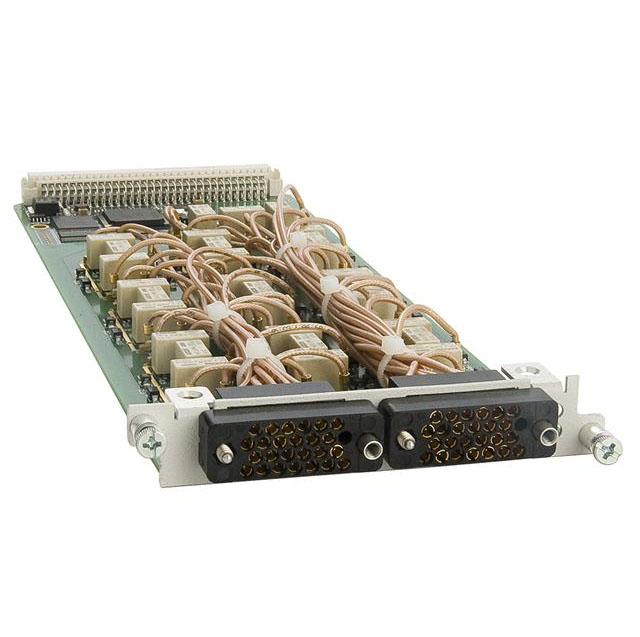

EX1200-6216 - Carte de commutation EX1200, Multiplexeur RF 2 x (1 x 16) 1 GHz, 50 Ω

EX1200-6216 - Carte de commutation EX1200, Multiplexeur RF 2 x (1 x 16) 1 GHz, 50 Ω
Fonctionnalités principales
  • Commutateurs et matrices RF de densité la plus élevée
  • Puissance de commutation maximale de 50 W
  • Convient pour la commutation de signaux RF vers / depuis des dispositifs de mesure de largeur de bande élevée tels que des oscilloscopes et des générateurs de fonctions
  • Peut être mélangé et adapté pour créer des configurations spécifiques à l’application
  • Les blindages coaxiaux sont isolés de la masse du système pour minimiser les effets de la boucle de masse
  • Pas de désadaptation

L’EX1200-6216 est un module de commutation RF haute densité configuré en tant que double arbre coaxial 1 x 16 isolé l’un de l’autre et au sol du système pour fournir un chemin de commutation haute fidélité pour commuter des signaux dépassant 1 GHz dans un environnement de 50 Ω . Des cavaliers à bord peuvent être ajoutés pour connecter tous les blindages ensemble ou à la masse du système si désiré. Une excellente diaphonie et une bonne isolation sont maintenues en utilisant des circuits coaxiaux très courts et à faible perte du connecteur directement aux relais.

Tous les modules sont également configurés pour éviter les effets de bouts non terminés. Cela améliore l’intégrité globale du signal et permet des configurations de matrices à haute fréquence ou des configurations de multiplexeurs de grande taille tout en préservant la bande passante et en maintenant un faible VSWR. Le panneau avant utilise deux connecteurs coaxiaux haute densité à 26 broches conçus pour une fiabilité élevée et une faible perte d’insertion.

Six modules peuvent être installés dans un seul châssis de rack complet EX1200 pour fournir un réseau de commutation RF très flexible. Les modules peuvent également être combinés avec d’autres cartes de commutation EX1200 pour configurer un sous-système à usage général pour commuter DC à> 1 GHz.
