PCIe-9834 - 4-CH 16-Bit 80 MS/s PCI Express Digitizer

PCIe-9834 - 4-CH 16-Bit 80 MS/s PCI Express Digitizer
Main features
  • Échantillonnage jusqu’à 80 Me / s et 4 entrées analogiques simultanées
  • ADC haute résolution 16-bit
  • Jusqu’à 40 MHz de bande passante pour entrée analogique
  • 1 Go de mémoire de stockage intégré
  • Plage de tension d’entrée programmable de ± 0,5V, ± 1V, ± 5V ou ± 10V
  • Transfert de données DMA pour la transmission de données à haute vitesse
  • Filtre numérique intégré de 10 ou 20 MHz (FPGA)
  • Module PLL intégré pour une synchronisation précise

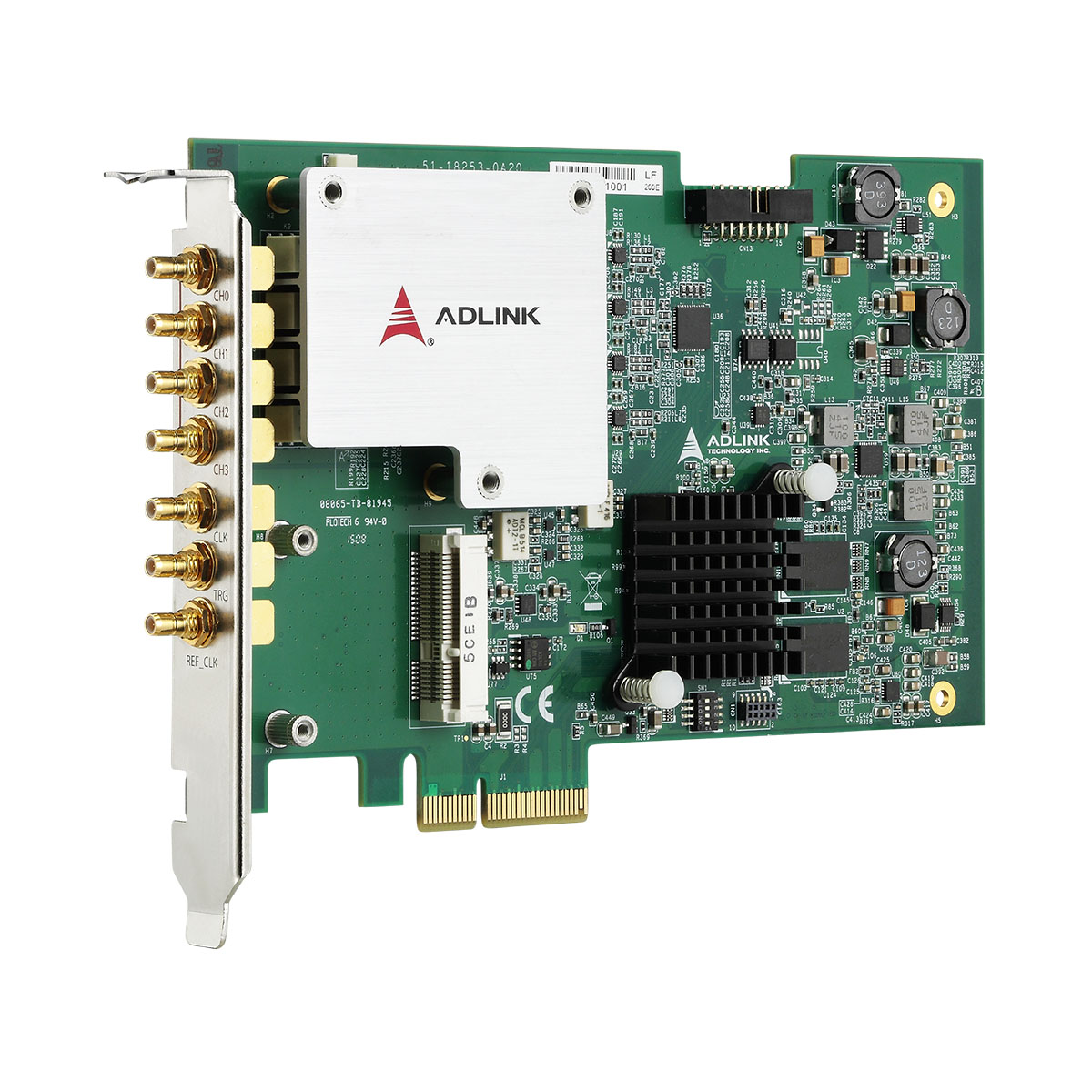

ADLINK’s new PCIe-9834 high-speed PCI Express digitizer, featuring four simultaneously sampled 80 MS/s input channels with 16-bit resolution, 40 MHz bandwidth, and up to 1 GB DDR3 onboard memory. Each of the four input channels supports up to 80MS/s sampling, with 16-bit resolution A/D converter. This allows simultaneous recording of signals on all channels with no interchannel phase delay. The extremely large onboard memory enables long recording times even at the highest sampling rates. Each connection pair (lane) can achieve burst connection speeds of 250MB/s. The PCIe-9834, based on x4 lane slot PCI Express technology, provides a clear advantage in that direct connection of each slot allows full transfer bandwidth for each individual card.

The PCIe-9834 offers not only high performance and sampling rate w/low distortion front-end, but also value-added functionality and application oriented APIs, making it the ideal solution for radar testing, power management monitoring, and non-destructive testing.

Low Distortion Performance

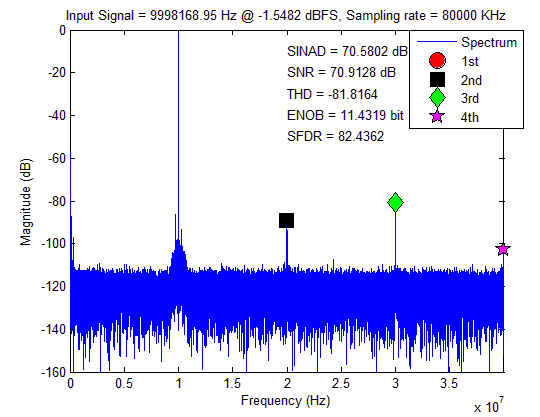

  • Compellingly accurate high dynamic performance at 78dB SFDR, 67dB SNR, and -78dB THD

pcie-9834_highlight-1

Easy, Versatile Configuration

  • Software-selectable 50Ω or 1MΩ input impedance and ±0.5V, ±1V, ±5V or ±10V input range provide versatility required to meet the most demanding application requirements

pcie-9834_highlight-2

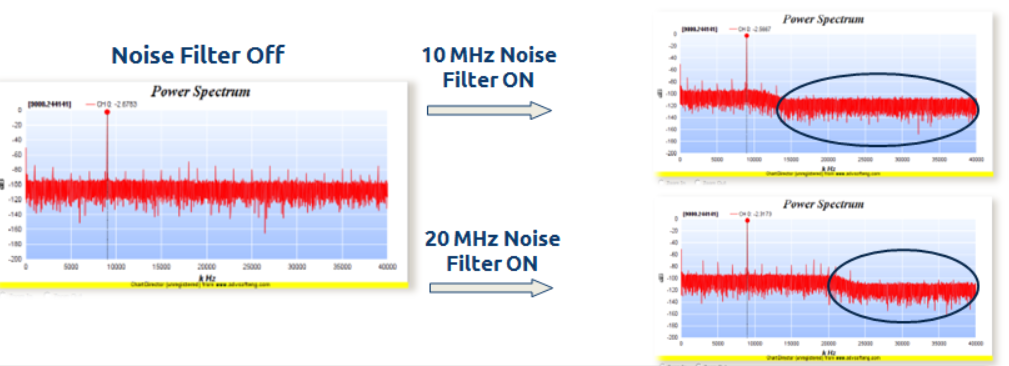

FPGA-Based Digital Filter

  • FPGA-based 31-order FIR digital filter efficiently reduces noise and increases signal visibility, rejecting out-of-band and background noise in lower frequency applications
  • Supports noise reduction under 20 MHz signal content (FPGA-based with no host CPU loading or additional programing)

pcie-9834_highlight-3

Faible distorsion
Performances dynamiques élevées à 78dB SFDR, 67dB SNR et -78dB THD

pcie-9834_highlight-1Configuration simple et polyvalente
L’impédance d’entrée de 50Ω ou 1MΩ sélectionnable par logiciel et la plage d’entrée ± 0,5V, ± 1V, ± 5V ou ± 10V fournissent la polyvalence requise pour répondre aux exigences les plus exigeantes

pcie-9834_highlight-2

Filtre numérique à base de FPGA
Le filtre numérique FIR à 31 ordres basé sur FPGA réduit efficacement le bruit et augmente la visibilité du signal, rejetant le bruit hors bande et le bruit de fond dans les applications à basse fréquence
Prise en charge de la réduction du bruit avec un contenu de signal de 20 MHz (basé sur FPGA sans chargement de l’UC hôte ou programmation supplémentaire)

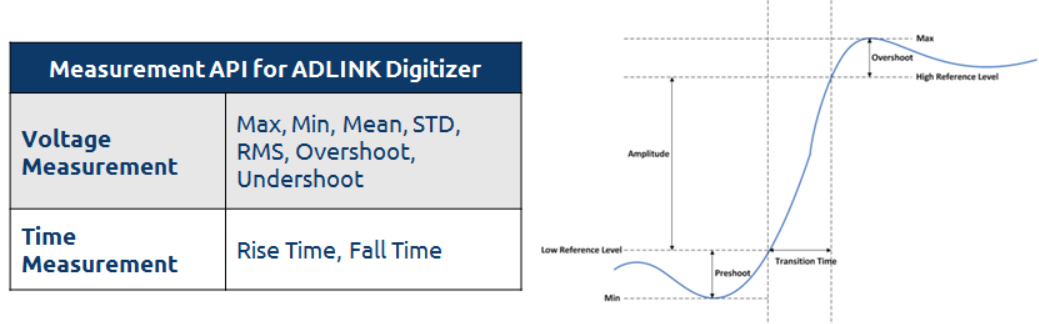

pcie-9834_highlight-3API de mesure
Les API de mesure convertissent facilement les résultats de mesure de tension / temps de base sans programmation supplémentaire requise pour le développement d’un logiciel d’application de scoping
L’utilitaire Scope pour ADLINK Digitizer ne nécessite aucune programmation supplémentaire
