Main features
  • 130 Ms/s on 2/4/8 channels 16 bits 250 Ms/s on 2/4/8 channels 16 bits or 500 Ms/s on 2/4/8 channels 14 bits
  • Single-ended inputs
  • A separate ADC and amplifier per channel
  • Simultaneous sampling on all channels
  • 6 input ranges: +/- 200 mV up to +/- 10 V
  • Window, reset, OR / AND trigger
  • Integrated full calibration circuitHigh-bandwidth, high-resolution scanner
  • GBit Ethernet / LXI compatible instrument
  • Easy connection with BNC / SMA connections
  • SBench 6 Professional included
  • Direct remote access from workstations or laptops
  • Simple integration into the factory LAN
DN2.441-02 LXI multi-purpose digitizers 16-bit 2 channels 130 Ms/s
DN2.441-04 LXI multi-purpose digitizers 16-bit 4 channels 130 Ms/s
DN2.441-08 LXI multi-purpose digitizers 16-bit 8 channels 130 Ms/s
DN2.442-02 LXI multi-purpose digitizers 16-bit 2 channels 250 Ms/s
DN2.442-04 LXI multi-purpose digitizers 16-bit 4 channels 250 Ms/s
DN2.442-08 LXI multi-purpose digitizers 16-bit 8 channels 250 Ms/s
DN2.445-02 LXI multi-purpose digitizers 14-bit 2 channels 500 Ms/s
DN2.445-04 LXI multi-purpose digitizers 14-bit 4 channels 500 Ms/s
DN2.445-08 LXI multi-purpose digitizers 14-bit 8 channels 500 Ms/s

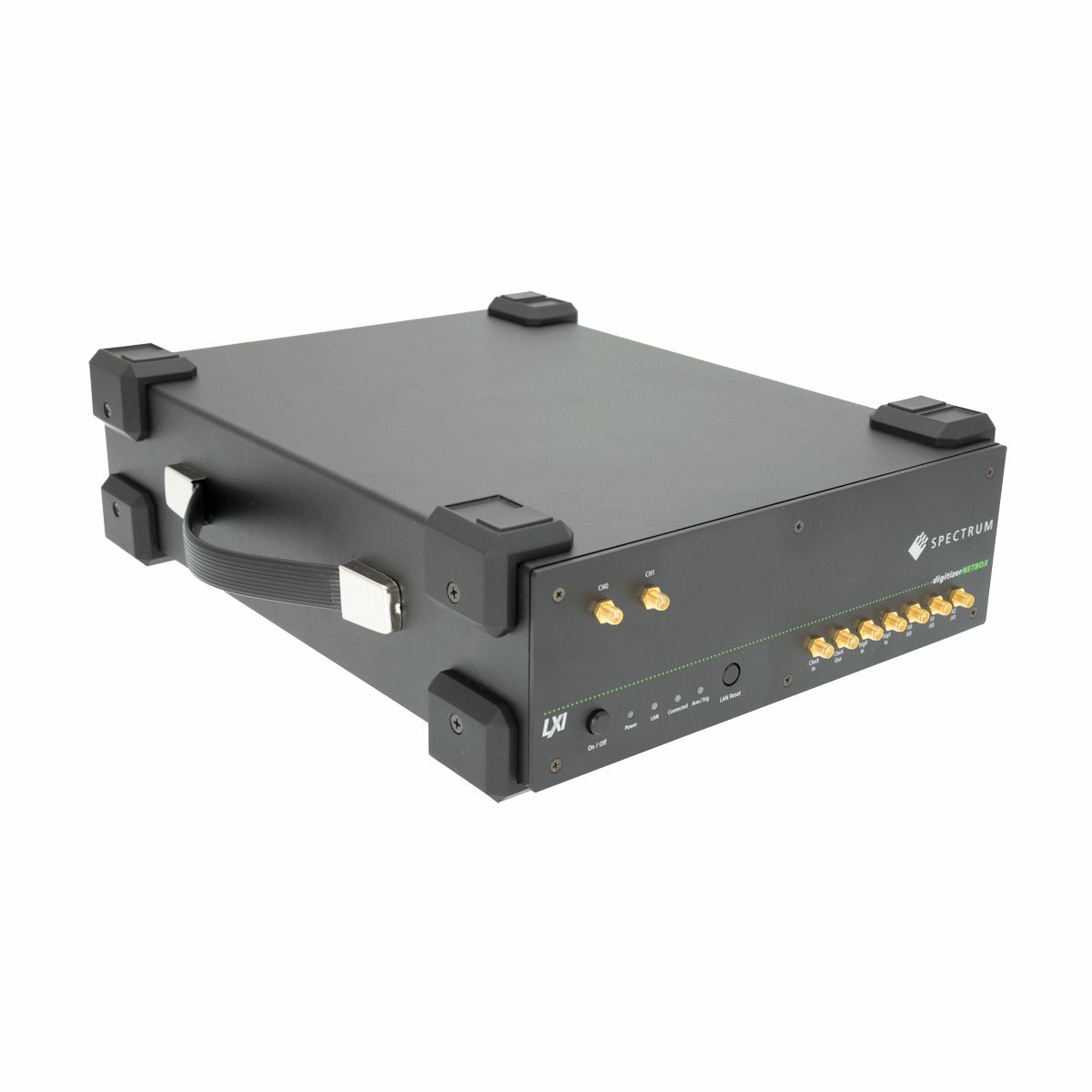

The digitizerNETBOX DN2.44x series allows recording of one, two, four or eight synchronous channels with sampling rates of 130 MS/s up to 500 MS/s. These products offer outstanding A/D features in resolution, bandwidth and speed as a remote instrument. The powerful A/D amplifier section offers six different input ranges, two input paths, AC/DC coupling and noise reduction filters

The digitizerNETBOX and generatorNETBOX offer a powerful GBit Ethernet connection and are fully LXI compatible. The netbox can be used as tabletop instrument or 19″ rack mount operation. It can be connected anywhere in your LAN or directly point-to-point with your Laptop/Workstation. A full option package and software package including SBench 6 Professional is included. The first data acquisition can be done within minutes: connect power + ethernet + signals, swicth on, install software on client PC, detect the digitizerNETBOX/generatorNETBOX with Discovery, start SBench 6, do the first acquisition

Mode ABA
Le mode ABA facultatif combine un enregistrement de données continu lent avec une acquisition rapide sur des événements de déclenchement. Le mode ABA fonctionne comme un enregistreur de données lent combiné avec un numériseur rapide. La position exacte des événements de déclenchement est stockée sous forme d’horodatage dans une mémoire supplémentaire.

Mode tampon
Le mode tampon en anneau est le mode standard de toutes les cartes d’acquisition. Les données sont écrites dans une mémoire en anneau de la carte jusqu’à ce qu’un événement déclencheur soit détecté. Après l’événement, les valeurs post-déclencheur sont enregistrées. En raison de cet enregistrement continu dans un tampon en anneau il ya aussi des échantillons avant l’événement déclencheur visible: Pretrigger = Memsize – Posttrigger.

Mode FIFO
Le mode FIFO est conçu pour le transfert continu de données entre le numériseur BOX et le PC hôte. La vitesse de transfert dépend de la connexion Ethernet entre le boîtier et l’hôte et se situe entre 40 Mo / s et 60 Mo / s. Le contrôle du flux de données est effectué automatiquement par le pilote sur demande d’interruption. La mémoire intégrée installée est utilisée pour les données de tampon, ce qui rend le streaming continu extrêmement fiable.

Horloge externe
En utilisant un connecteur dédié, une horloge d’échantillonnage peut être alimentée à partir d’un système externe. Il est également possible de sortir l’horloge d’échantillonnage utilisée en interne pour synchroniser l’équipement externe à cette horloge.

Horloge de référence
L’option d’utiliser une horloge de référence externe précise (normalement 10 MHz) est nécessaire pour synchroniser la carte pour des mesures de haute qualité avec un équipement externe (comme une source de signal). Il est également possible d’améliorer la qualité de l’horloge d’échantillonnage de cette manière. Le pilote génère automatiquement l’horloge d’échantillonnage demandée à partir de l’horloge de référence fournie.

PLL de haute précision
L’horloge d’échantillonnage interne de la carte est générée à l’aide d’une PLL de haute précision. Ce puissant appareil permet de sélectionner le taux d’échantillonnage avec une grandeur de pas, ce qui permet d’adopter parfaitement différentes tâches de mesure. La plupart des autres cartes sur le marché ne permettent la mise en place de taux d’échantillonnage fixes comme 100 MS / s, 50 MS / s, 25 MS / s, 10 MS / s, … sans aucune possibilité de régler le taux d’échantillonnage à n’importe quelle valeur dans entre.

Étalonnage à bord
L’étalonnage à bord peut être exécuté sur demande de l’utilisateur et étalonne l’amplificateur contre une source interne dédiée d’étalonnage de haute précision. Après cette calibration, les données sont stockées en permanence dans une EEPROM embarquée et sont automatiquement utilisées pour d’autres acquisitions.

Amplificateurs d’entrée programmables
Les entrées analogiques peuvent être adaptées aux signaux du monde réel en utilisant des réglages individuels pour chaque canal. Un grand nombre de plages d’entrée différentes et un décalage d’entrée programmable permettent d’adopter parfaitement les signaux du monde réel.

Échantillonnage synchrone
Toutes les cartes d’acquisition de Spectrum sont construites avec une conception complètement synchrone. Chaque canal possède son propre amplificateur d’entrée indépendant ainsi qu’un ADC indépendant permettant de programmer individuellement pour chaque canal tous les réglages relatifs aux canaux d’entrée.

Entrées différentielles
Avec une commande logicielle simple, les entrées peuvent être commutées individuellement d’une seule extrémité (par rapport à la masse) vers différentielle, sans perdre d’entrées. Lorsque les entrées sont utilisées en mode différentiel, le convertisseur A / N mesure la différence entre deux lignes par rapport à la masse du système.

Décalage d’entrée programmable
La plupart des cartes Spectrum A / D offrent un décalage de signal programmable par l’utilisateur, ouvrant les cartes Spectrum à une grande variété de configurations. Le décalage du signal couvre au moins une plage de +/- 100% de la plage d’entrée actuellement sélectionnée, ce qui permet des mesures unipolaires avec la carte possible. De plus, le décalage de la plage d’entrée peut être programmé individuellement, ce qui permet une correspondance parfaite de la section de la carte A / D au signal du monde réel.
