Les enregistreurs de données Eltek Squirrel Séries 1000 fournissent une combinaison flexible de canaux, gammes, tailles de mémoire et options supplémentaires. S’il n’existe pas déjà un modèle qui correspond à une application particulière, Eltek peut presque certainement en faire un.
Conception modulaire
L’élément de base de l’enregistreur de données Squirrel se compose de la carte principale et la batterie. La carte principale contient le connecteur d’alimentation, l’affichage, la connexion série RS232, une entrée d’impulsion, un connecteur de sortie et de sortie de signal numérique 8 bits. Jusqu’à huit modules d’entrée supplémentaires sont connectés à la carte principale pendant la fabrication en fonction des exigences d’entrée du capteur.
Modules d’écureuil
Chaque enregistreur de données Squirrel contient généralement un module CPU et au moins un module d’entrée. Le module CPU contient deux entrées propres; Une entrée d’événement et une entrée d’impulsion. Jusqu’à 8 modules d’entrée peuvent être combinés en un seul Squirrel Datalogger, pour un maximum de 250 canaux d’entrée.
Quels modules sont disponibles?

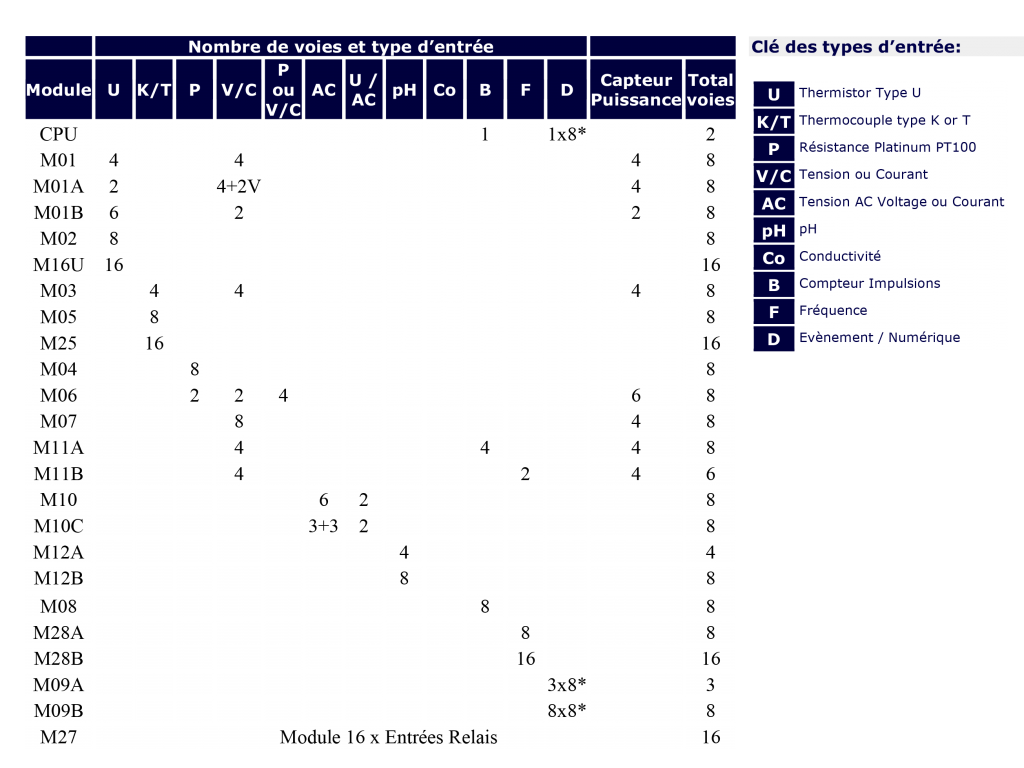

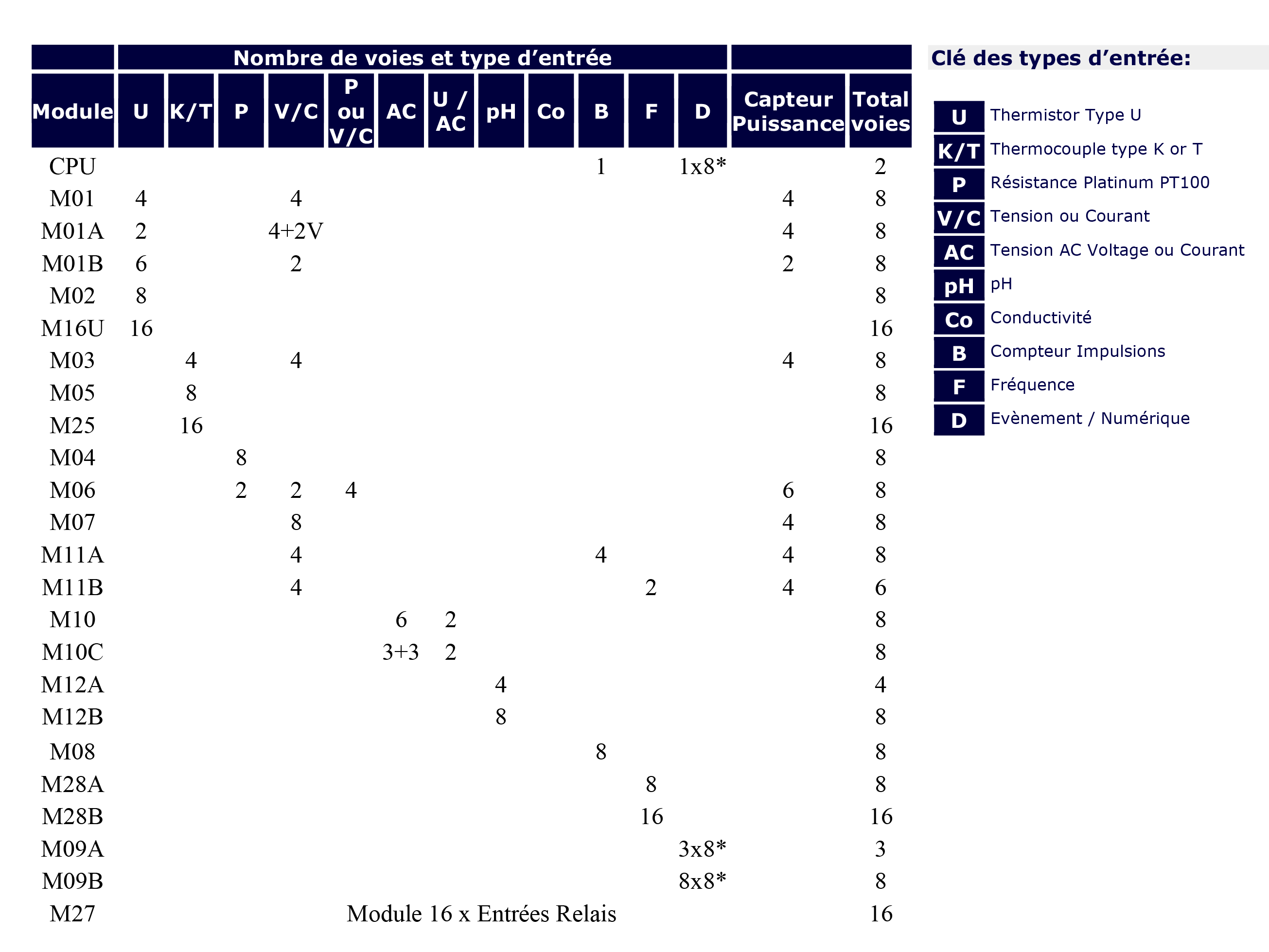

Le tableau suivant présente chaque module et sa configuration d’entrée. Cliquez sur le nom du module pour une description plus détaillée.
