Série USB-2500 - DAQ-USB multifonction avec jusqu'à 64 SE/32 DIFF A/D 16-Bit, 1Me/s, 24 E/S numériques et 4 entrées Thermocouple (option 4 D/A)

Série USB-2500 - DAQ-USB multifonction avec jusqu'à 64 SE/32 DIFF A/D 16-Bit, 1Me/s, 24 E/S numériques et 4 entrées Thermocouple (option 4 D/A)
Effacer
Fonctionnalités principales
  • Jusqu’à 64 SE ou 32 DIFF entrées analogiques
  • Fréquence d’échantillonnage jusqu’à 1 Me/s
  • Résolution 16-Bit
  • Jusqu’à 4 sorties analogiques
  • 24 E/S numériques, 4 compteurs (y compris un codeur en quadrature)
  • 2 Timer
  • 4 entrées thermocouple
  • Format carte, idéal pour les applications OEM et embarquées

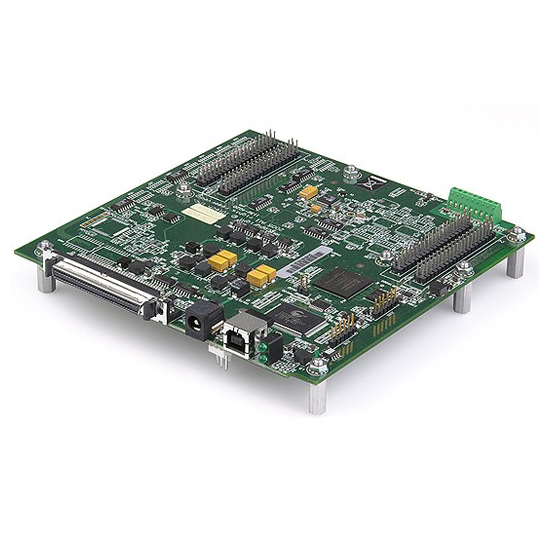

USB-2523 Carte DAQ USB avec 16SE/8DIFF A/D 16-Bit, 1Me/s avec 24 DIO, 4 compteurs et 4 entrées TC 1189 €
USB-2527 Carte DAQ USB avec 16SE/8DIFF A/D 16-Bit, 1Me/s avec 4 D/A 1Me/s, 24 DIO, 4 compteurs, 4 entrées TC 1437 €
USB-2533 Carte DAQ USB avec 64SE/32DIFF A/D 16-Bit, 1Me/s avec 24 DIO, 4 compteurs et 4 entrées TC 1437 €
USB-2537 Carte DAQ USB avec 64SE/32DIFF A/D 16-Bit, 1Me/s avec 4 D/A 1Me/s, 24 DIO, 4 compteurs 1685 €

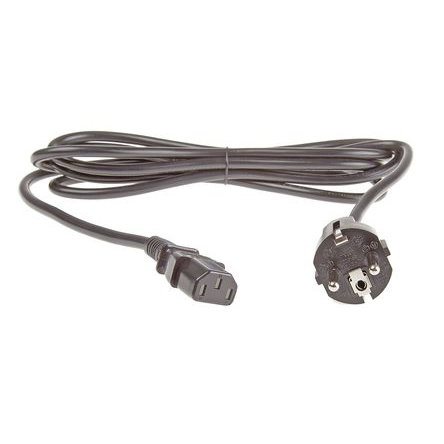

USB-2500-PSU-EU Option Alimentation et câble pour l'Europe pour série USB-2500

Série USB-2500: DAQ-USB MCC jusqu’à 64 SE /32 DIFF A/D 16-Bit, 1Me/s et 4 D/A 1Me/s

La Série USB-2500 de Measurement Computing (MCC) est un DAQ-USB disposant d’un convertisseur A/D 16-Bit 1Me/s, jusqu’à 64 entrées analogiques. La Série USB-2500 possède également jusqu’à quatre sorties analogiques 16-Bit, 1 MHz, 24 E/S numériques haute vitesse, 2 sorties Timer et quatre compteurs 32 bits. Toutes les E/S analogiques, les E/S numériques et les E/S compteur/Timer peuvent fonctionner de manière synchrone et simultanée, garantissant des E/S déterministes parmi tous les types de signaux.

La série USB-2500 possède un A/D 16-Bit, 1Me/s couplé à:
– 16 entrées analogiques simple fils (SE) ou 8 entrées analogiques différentielles (DIFF) (modèles USB-2523 et USB-2527)
– 64 entrées analogiques simple fils (SE) ou 32 entrées analogiques différentielles (DIFF (USB-2533 et modèles USB-2537)
Les plages d’entrées analogiques sont configurables par logiciel ±10 V, ±5 V, ±2 V, ±1 V, ±500 mV, ±200 mV, ±100 mV. Enfin, quatre des entrées analogiques peuvent être configurées pour mesurer des thermocouples.

Les USB-2527 et USB-2537 disposent de 4 sorties analogiques, 16-Bit avec une plage de–10 V à +10 V. La fréquence de mise à jour maximale des D/A dépend de plusieurs facteurs. En règle générale, avec les entrées analogiques fonctionnant à 1Me/s, une sortie analogique peut être mise à jour en continu à 1 MHz, deux sorties à 500 kHz et quatre sorties à 250 kHz.

La série USB-2500 possède 24 E/S numériques de niveau TTL configurables par mot de 8-Bit en entrée ou en sortie. Chaque port programmé en entrée peut être scanné avec des voies d’entrée analogiques. On peut également accéder à ces ports de manière asynchrone via le PC à tout moment, y compris pendant l’acquisition.

Enfin, la série USB-2500 possède 4 compteurs (comptage, mesure de période, mesure de largeur d’impulsion ) 32-Bit de niveau TTL qui acceptent des entrées jusqu’à 20 MHz et 2 sorties Timer 16-Bit peuvent être utilisées pour générer des signaux carrés avec une plage de fréquence programmable de 16 Hz à 1 MHz. Une entrée codeur quadrature est également disponible

LOGICIEL INCLUS

  • TracerDAQ® pour acquérir et afficher des données et générer des signaux
  • InstaCalTM Utilitaire pour l’installation, la configuration et les tests
  • Universal Library inclut la prise en charge de Visual Studio® et Visual Studio® .NET, Y compris des exemples pour Visual C ++ ®, Visual C # ®, Visual Basic ® et Visual Basic ® .NET
  • ULx for NI LabVIEWTM  Bibliothèque de VIs et d’exemples de programmes pour accélérer votre développement NI LabVIEW
  • Python™ Prise en charge des produits DAQ MCC

LOGICIEL EN OPTION

  • DASYLab®2020 Software vous permet de développer de manière interactive des applications d’acquisition de données sur PC en reliant simplement des icônes
  • TracerDAQ®Pro – Suite d’instruments virtuels prête à l’emploi avec graphe, oscilloscope, générateur de fonctions et générateur de fréquence – version professionnelle
  • MATLAB® Support for MCC Products – Environnement logiciel pour l’acquisition de données, l’analyse de données et le développement d’applications

Retrouvez tous les modules USB de MCC sur notre site
