EX1401 - Système d'acquisition Thermocouple/Tension 16 voies isolées

EX1401 - Système d'acquisition Thermocouple/Tension 16 voies isolées
Fonctionnalités principales
  • Précisions typiques de ± 0.20 ° C
  • 16 voies entrées thermocouples / tension universelles isolées
  • Power over Ethernet + (PoE +)
  • Échantillonnage 20 Ke/voie
  • ADC 24 bits par canal
  • Isolation canal à châssis de 500 V
  • Isolation canal à canal 1000 V
  • Mode d’acquisition Data Logger
  • Transmission de données parallèle intégrée
  • Interface Web intégrée complète
  • LXI interface Ethernet
  • E/S numérique isolée bancaire à 8 bits
  • Facteur de forme demi-rack compact 1U

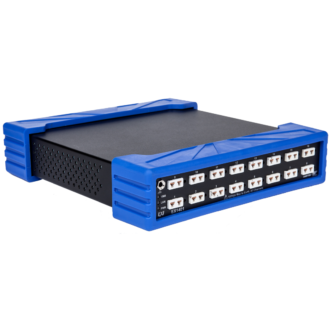

EX1401 : Système d’acquisition Thermocouple/Tension 16 voies isolées

L’EX1401 offre une précision de ± 0,20 ° C, une isolation voie à voie de 1000 V, des capacités d’autotest intégrées et des ADC indépendants de 24 bits par canal. Sa capacité à acquérir des données à 20K échantillons/seconde/canal permet son utilisation dans des applications transitoires à grande vitesse. Déployez-le dans une variété d’applications, y compris les tests automobiles et de batterie, les tests de moteurs à réaction, un test de vie hautement accéléré/un test de stress hautement accéléré (HALT / HASS) et la surveillance. Il peut être utilisé dans n’importe quel environnement de test nécessitant une mesure précise de la température et une répétabilité. Le stockage de données parallèles et les modes autonomes de fonctionnement autonome augmentent encore l’utilité de cet instrument polyvalent.

QUALITÉ NUMÉRIQUE DU SIGNAL
AMETEK VTI Instruments construit ses équipements de test et de mesure sur l’idée qu’un système de test et de mesure soit aussi bon que les signaux qu’il reçoit. L’EX1401 offre un conditionnement de signaux entièrement intégré, y compris la compensation de jonction froide indépendante (CJC) qui est implémentée par canal. La détection de thermocouple (OTD) augmente encore la qualité du signal.

Une interface LXI standard de l’industrie permet à l’EX1401 d’être distribué et positionné à proximité du périphérique sous-test, ce qui réduit les coûts d’implémentation et de support associés à de longues longueurs de câble. Cela réduit également les longueurs de câble du transducteur ainsi que les interférences associées à l’EMI couplées, ce qui contribue à améliorer la précision de la mesure. De plus, l’instrument comporte une fonction d’auto-test intégrée intégrée qui rapporte l’état et les problèmes de l’instrument, ce qui permet de maximiser les performances de l’exécution.

ALIMENTATION SUR ETHERNET (PoE)
Contrairement à d’autres instruments de mesure de thermocouple et de tension, l’EX1401 offre des options d’alimentation PoE+ et DC flexibles pour les applications portables. Les canaux entièrement isolés, avec une isolation de canal jusqu’à 1000 V, fournissent à la fois une alimentation et des données sur un seul câble. Placez simplement l’instrument n’importe où dans la chambre d’essai, ou autour de l’article de test, et connectez-vous au réseau.

SYNCHRONISATION DU SIGNAL
L’EX1401 prend également en charge le protocole de temps de précision (PTP) IEEE 1588, permettant aux clients de synchroniser les mesures de nombreux périphériques tout au long de l’application de test.

LOGICIEL FACILE À UTILISER
Une interface Web intégrée complète offre des affichages de configuration et de données, simplifiant l’installation et l’utilisation. EXLab Express, le logiciel intuitif d’acquisition de données de VTI, est inclus avec chaque instrument, ce qui élimine le besoin de programmation.
