EX1200-7100 - Carte de commutation EX1200, Support et Driver pour Relais Hyperfréquence DC-26.5 GHz

EX1200-7100 - Carte de commutation EX1200, Support et Driver pour Relais Hyperfréquence DC-26.5 GHz
Fonctionnalités principales
  • Commutation de signaux de Dc à 26,5 GHz
  • Jusqu’à 9 (1 x 6) en format rack 1U seulement
  • Les blocs de construction vont des relais SPDT double aux relais SP6T, aux commutateurs de transfert et aux pilotes de relais
  • Les blocs de construction de micro-ondes sont « enfichables » de l’avant
  • Mélangez et combinez avec tous les autres modules enfichables eX1200
  • Des modules à prix compétitifs adaptés au marché d’intégration OEM / système

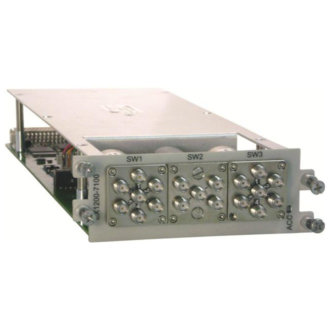

L’EX1200-7100 est un module haute densité pour relais de commutation hyperfréquence conçu pour fonctionner avec systèmes de commutation EX1200. Il complète la plate-forme EX1200 avec les modules de commutation hyperfréquence configurables qui fournissent une densité de commutation élevée. Chaque support peut accueillir trois relais hyperfréquence 26 GHz miniatures. Chaque relais hyperfréquence est « enfichable » par la face avant permettant une configuration et une maintenance faciles.

L’EX1200-7100 fonctionne comme un contrôleur de relais pour contrôler les relais de micro-ondes externes qui dépassent l’espace disponible dans l’unité centrale EX1200. Chaque EX1200-7100 permet 8 lignes de commande compatibles avec la logique 24 V.

Le module EX1200-7100 occupe l’emplacement équivalent de deux modules enfichables et peut être mélangé avec d’autres modules externes EX1200 pour configurer des solutions de commutation personnalisées haute densité. Jusqu’à 54 points de commutation peuvent être commutés dans un espace de rack de 1U dans l’unité centrale EX1206, par exemple, fournissant une densité exceptionnelle sans dégrader l’intégrité du signal.

La série EX1200-7100 offre des prix compétitifs et permet de réduire le coût de la commutation micro-ondes d’au moins 20% par rapport aux solutions existantes et de satisfaire les besoins du marché des commutateurs cellulaires de fréquence inférieure.
