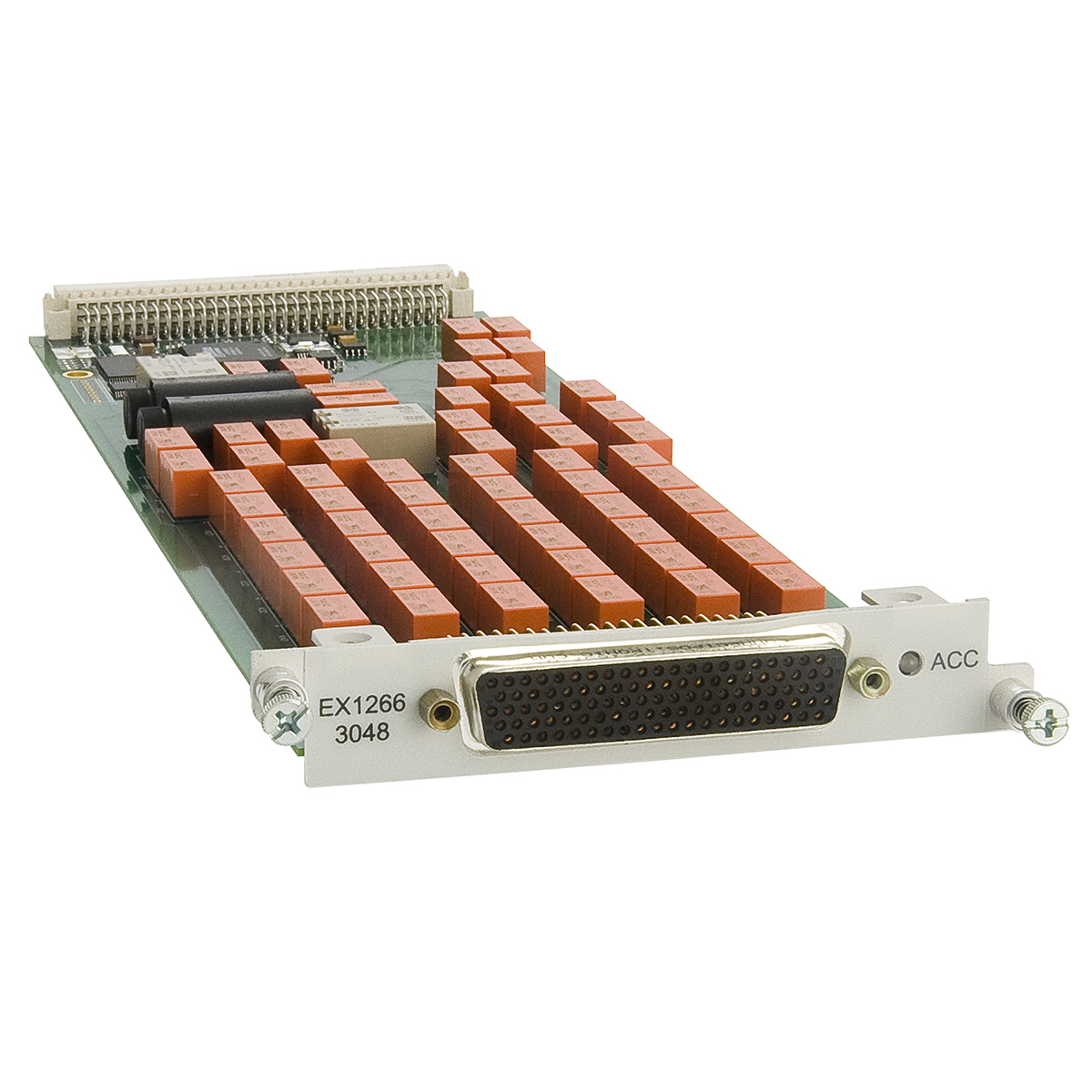

EX1200-3048 - Carte de commutation EX1200, Multiplexeur 48 voies, 300 V/2 A

EX1200-3048 - Carte de commutation EX1200, Multiplexeur 48 voies, 300 V/2 A
Demander un devis
Demander un devis
Fonctionnalités principales
  • Multiplexage / numérisation haute densité (jusqu’à 288 canaux à deux fils sur une empreinte 1U)
  • Groupe à courant élevé disponible pour mesure de courant jusqu’à 3 A
  • Deux multiplexeurs individuels (1×24) à 2 fils programmables pour former un multiplexeur 1×48
  • La boîte de jonction à vis à vis inclut une compensation de jonction froide intégrée
  • Supporte les mesures de thermocouple, de RTD et de thermistance
  • 300 V / 2 A
  • 60 W, 125 VA
  • Le routage direct vers le DMM via un bus de mesure analogique interne simplifie le câblage en champ

L’EX1200-3048 est un module de multiplexage haute densité conçu pour le balayage de multipoints vers un bus commun, en configuration 2 ou 4 fils. Les applications incluent les essais de faisceau de câbles, la surveillance de la température et de la tension, les tests de PCB et ceux dans lesquels plusieurs points doivent être commutés vers une ressource commune. Chaque voie permet de commuter à chaud jusqu’à 300 V et 2 A (60 W max), et deux canaux dédiés ont la capacité de mesurer directement le courant jusqu’à 3 A à l’aide de l’EX1200 DMM intégré.

L’EX1200-3048 se compose de deux (1×24) bancs multiplexeurs à 2 fils. Chaque banque peut être interconnectée dans un module sous contrôle de programme (via des relais de bus) pour former un multiplexeur 1 x 48. Le bus analogique EX1200 peut être utilisé pour configurer des multiplexeurs plus grands, ce qui élimine le câblage externe et contribue à réduire les effets de bouts non terminés. Jusqu’à 288 canaux à deux fils (ou 144 à quatre fils) peuvent être installés dans un seul châssis de rack complet EX1200 pour une densité maximale ou mélangés et assortis à d’autres modules EX1200 pour plus de souplesse.

Un bornier en option fournit des points de terminaison à vis pour le câblage extérieur. Ce bornier comprend également une référence de compensation de soudure froide pour des mesures de température plus précises.
