DNR-12-1G - Rack d'acquisition de données et de contrôle Gigabit Ethernet 3U, 12 slots

DNR-12-1G - Rack d'acquisition de données et de contrôle Gigabit Ethernet 3U, 12 slots
Fonctionnalités principales
  • Permet l’installation de jusqu’à 12 cartes E / S
  • Plus de 30 cartes d’E / S différentes disponibles
  • Cartes d’E / S à chargement frontal pour une reconfiguration rapide
  • Deux interfaces Gigabit Ethernet indépendantes avec des adresses IP indépendantes
  • Deux ports USB 2.0 (un contrôleur et un esclave)
  • Inter RACK Sync Interface
  • Compact: rack 3U (5,25 « x 6,2 » x 17,5 « )
  • Jusqu’à 300 A / D, 576 DIO, 384 D / A, 144 ARINC-429 canaux par rack
  • Robuste: 3 g Vibration, 50 g Choc, -40 à +70 ° C
  • Temps réel: 1000 balayages E / S en <1 milliseconde
  • Prise en charge complète de Windows, Linux et RT OS
  • LabVIEW ™, MATLAB®, DASYLab ™ et plus encore

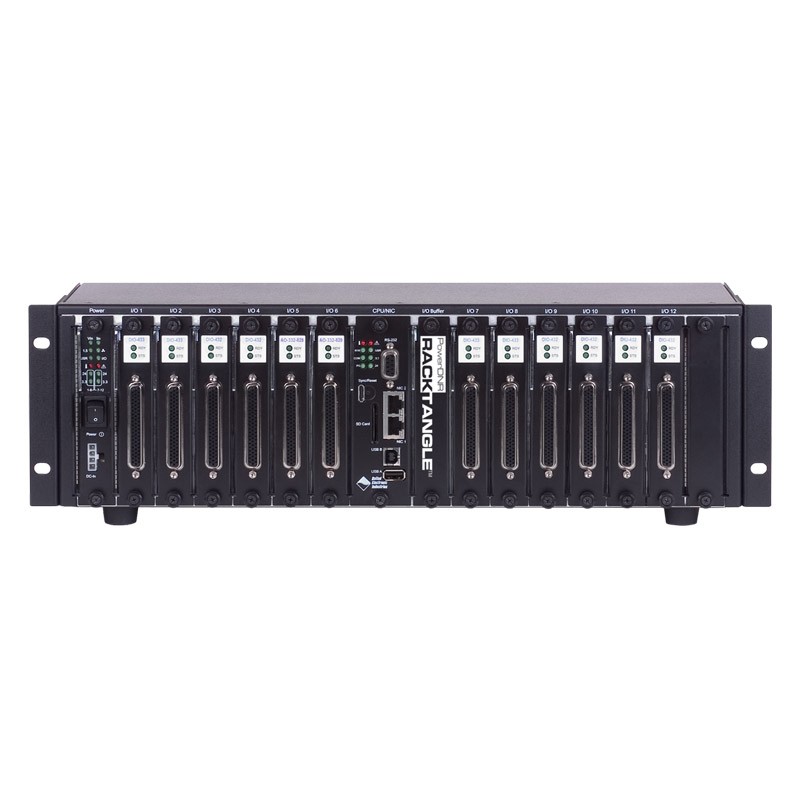

Le châssis RACKtangle® DNR-12-1G est un rack d’E / S de contrôle et d’acquisition de données Ethernet compact (3U) robuste. Bien que l’électronique de fond de panier soit identique à notre populaire série PowerDNA « Cube », la série PowerDNR RACKtangle fournit deux interfaces Gigabit Ethernet et fournit des fentes pour jusqu’à 12 cartes E / S, permettant aux cartes E / S d’être rapidement et facilement installées et supprimées Directement à partir de l’avant du rack. Ces capacités augmentent considérablement les performances et simplifient la reconfiguration du système si nécessaire. Le fond de panier dans le rack ne contient pas de composants électroniques actifs, ce qui garantit que le rack a un MTBF presque illimité (temps moyen entre les pannes). Cela signifie également que tous les composants actifs se trouvent sur des modules d’E / S facilement remplaçables, offrant un MTTR extrêmement court (temps moyen de récupération) dans les applications critiques.

Le RACKtangle est un substitut idéal à la technologie VME dans les applications d’acquisition et de contrôle de données. Il est plus petit, plus moderne et moins coûteux. Le RACKtangle est également un choix idéal pour une myriade d’applications d’acquisition et de contrôle de données Ethernet où l’encombrement réduit et les performances élevées sont souhaitées.

Plus de 40 cartes sont disponibles pour les différentes versions DNA, DNR et DNF, celles-ci étant identiques du point de vue fonctionnalités et caractéristiques électriques.

Cartes Entrées Analogiques

  • DNx-AI-201-100 : Carte 24 voies entrée analogique Tension, 16 bits, agrégat 100 Ke/s
  • DNx-AI-202 : Carte 12 voies entrée analogique différentielle Courant
  • DNx-AI-205 : Carte 4 voies entrée analogique simultanée 18 bits, 250 Ke/s
  • DNx-AI-207 : Carte 16 voies entrée analogique, 18 bits, 1 Ke/s par canal
  • DNx-AI-208 : Carte 8 voies entrée analogique jauge de contrainte, 18 bits, 8 ke/s par canal
  • DNx-AI-211 : Carte 4 voies pour capteur de vibrations IEPE / ICP®
  • DNx-AI-212 : Carte 12 voies Thermocouple isolées
  • DNx-AI-217 : Carte A/D 16 voies 24 bits, échantillonnage simultané
  • DNx-AI-218 : Carte A/D 8 voies 24 bits, entièrement isolées
  • DNx-AI-222 : Carte 12 voies RTD avec isolation
  • DNx-AI-224 : Carte 4 voies entrée jauge de contrainte haute vitesse
  • DNx-AI-254 : Carte 4 voies interface LVDT/RVDT
  • DNx-AI-255 : Carte 2 voies interface Synchro/Résolveur
  • DNx-AI-256 : Carte 2 voies interface Synchro/Résolveur/LVDT/RVDT

Cartes Sorties Analogiques

  • DNx-AO-308 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, ± 10V
  • DNx-AO-308-020 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, 0-20 mA
  • DNx-AO-308-350 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, ± 10 V, ± 50 mA
  • DNx-AO-308-352 : Carte 8 voies sortie analogique, 16 bits, ± 13,5 V
  • DNx-AO-308-353 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, ± 40V
  • DNx-AO-308-420 : Carte 8 voies sortie analogique, 16 bits, 100 Ke/s, sortie courant 4-20 mA
  • DNx-AO-318 : Carte 8 voies sortie analogique isolée, 16 bits, 10 Ke/s, ± 10 V
  • DNx-AO-318-020 : Carte 8 voies sortie analogique islolée, 0-20 mA
  • DNx-AO-318-805 : Carte 8 voies sortie analogique isolée, ± 10 V
  • DNx-AO-332 : Carte 32 voies sortie analogique tension
  • DNx-AO-333 : Carte 32 voies sortie analogique 16 bits avec relecture tension
  • DNx-AO-358 : Carte 8 voies simulation jauge de contrainte

Cartes Entrées/Sorties Numériques

  • DNx-DIO-401 : Carte 24 voies entrée numérique
  • DNx-DIO-402 : Carte 24 voies sortie numérique
  • DNx-DIO-403 : Carte 48 voies E/S numérique TTL
  • DNx-DIO-404 : Carte E/S numériques, 12 entrées et 12 sorties (source)
  • DNx-DIO-405 : Carte E/S numérique, 12 entrées et 12 sorties (opto-darlington)
  • DNx-DIO-406 : Carte 24 E/S Numériques, 12 entrées et 12 sorties
  • DNx-DIO-432 : Carte sortie numérique 32 voies, série Guardian avec monitoring tension et courant
  • DNx-DIO-432-800 : Carte sortie numérique 32 voies, série Guardian avec monitoring tension et courant
  • DNx-DIO-433 : Carte sortie numérique 32 voies (source) série Guardian avec monitoring tension et courant
  • DNx-DIO-433-800 : Carte sortie numérique 32 voies, série Guardian avec monitoting tension et courant
  • DNx-DIO- 448 : Carte 48 voies Entée Numérique, série Guardian
  • DNx-DIO-449 : Carte 48 voies Entrée Numérique haute tension
  • DNx-DIO-452 : Carte de commutation 12 voies SPDT, relais électromécaniques
  • DNx-DIO-462 : Carte de commutation 12 voies SPDT, série Guardian
  • DNx-DIO-470 : Carte de commutation 10 voies SPDT, relais électromécaniques 5 A

Cartes Bus & Interface

  • DNx-SL-501 : Carte interface RS-232/485, 4 ports
  • DNx-SL-501-804 : Carte interface RS-232/488, 4 ports
  • DNx-SL-504 : Carte interface série synchrone, 4 ports
  • DNx-SL-508 : Carte interface série RS-232/485, 8 ports
  • DNx-CSDB-509 : Carte 8 ports de communication série CSDB & RS-232/485
  • DNx-CAN-503 : Carte interface bus CAN, 4 canaux
  • DNx-429-512 : Carte interface ARINC 429, 12 canaux RX
  • DNx-429-516 : Carte interface ARINC-429, 12 canaux TX
  • DNx-429-566 : Carte interface ARINC-429, 6 canaux TX et 6 canaux RX
  • DNx-708-453 : Carte interface ARINC-708/453, 2 canaux TX et 2 canaux RX
  • DNx-1553-553 : Carte interface MIL-STD-1553, 2 voies
  • DNx-AFDX-664 : Carte interface AFDX, 2 canaux

Autres Cartes
