Série USB-1602HS - Boitier DAQ USB avec 2 A/D simultanés haute vitesse, 16 bits, 2 Me/s (option 2 D/A)

Série USB-1602HS - Boitier DAQ USB avec 2 A/D simultanés haute vitesse, 16 bits, 2 Me/s (option 2 D/A)
Effacer
Demander un devis
Demander un devis
Fonctionnalités principales
  • Deux entrées analogiques simples
  • Résolution 16 bits
  • Échantillonnage simultané
  • Fréquence d’échantillonnage 2 Me/s
  • Plage de tension d’entrée: ± 10 V, ± 2,5 V, ± 500 mV
  • 32 E/S numériques
  • Deux générateurs de modulation de durée/impulsion (PWM)
  • Trois détecteurs en quadrature de 16 bits ou 32 bits
  • 4 entrées de compteur
  • 2 sorties analogiques 16 bits, jusqu’à 1 Me/s par canal (uniquement sur la version USB-1602HS-2AO)
USB-1602HSBoitier DAQ USB avec 2 A/D simultanées 16 bit 2Me/s (livré avec plug US)2051 €
USB-1602HS-2AOBoitier DAQ USB avec 2 A/D simultanées 16 bit 2Me/s et 2 D/A (livré avec plug US)2256 €
USB-1602HS-EPPlug Europe pour série USB-1608HS10 €

Résumé

Le USB-1602HS de Measurement Computing est un boîtier de mesure et de contrôle multifonctions haute vitesse prise en charge sous les systèmes d’exploitation Microsoft® Windows® les plus populaires. Il comprend deux entrées analogiques 16 bits SE, avec un convertisseur A/N par canal et une fréquence d’échantillonnage maximale de 2 Me/s par canal. La plage d’entrée est programmable par logiciel pour ± 10 V, ± 2,5 V ou ± 500 mV. Il dispose également de 16 entrées logiques synchrones et de 16 sorties numériques synchrones, de quatre compteurs 16 bits ou 32 bits, de deux générateurs de modulation de durée/impulsion (PWM) et trois codeurs en quadrature de 32 bits pour mesurer la position linéaire et rotative.

La version USB-1602HS-2AO dispose en plus deux sorties analogiques synchrones de 16 bits, ± 10 V, qui peuvent générer des formes d’onde à 1 Me/s par canal

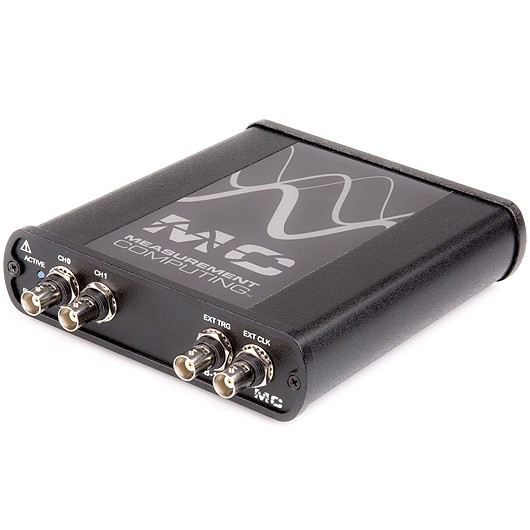

Un connecteur SCSI 68 broches fournit des connexions pour toutes les entrées et sorties. Quatre connecteurs BNC fournissent des connexions alternatives pour les deux entrées analogiques, l’horloge externe et l’entrée de déclenchement numérique externe.

L’USB-1602HS échantillonne simultanément les entrées analogiques, les entrées numériques et les entrées du compteur. Il peut synchroniser les opérations des entrées analogiques , les sorties analogiques (version USB-1602HS-2AO) et  des DIO à des débits allant jusqu’à 1 Me/s, avec un débit total jusqu’à 8 Me/s. Les opérations peuvent être programmées avec une horloge interne ou externe.

Une barrière d’isolement de 500V protège votre ordinateur et assure un flux de données fiable. Le pilote USB 2.0 haute vitesse transfère des données à des vitesses allant jusqu’à 480 Mbps.

L’appareil est alimenté par une alimentation externe de 5 volts, 2,4 Amp qui est inclus avec l’expédition (livré avec Plug US). Les fichiers d’usine et d’auto-étalonnage sont stockés dans une EEPROM.



LOGICIEL

  • TracerDAQ® pour acquérir et afficher des données et générer des signaux
  • Universal Library inclut la prise en charge de Visual Studio® et Visual Studio® .NET, Y compris des exemples pour Visual C ++ ®, Visual C # ®, Visual Basic ® et Visual Basic ® .NET
  • DASYLab® et NI LabVIEW ™
  • Matlab® Data Acquisition Toolbox ™ support (support 32 bits uniquement) MATLAB 64 bits (version R2016) disponible prochainement Contact Mathworks pour plus d’informations)
  • Utilitaire logiciel InstaCal ™ pour l’installation, la configuration et les tests
  • Systèmes d’exploitation pris en charge: Windows® 10/8/7 / Vista® / XP, 32 bits ou 64 bits
