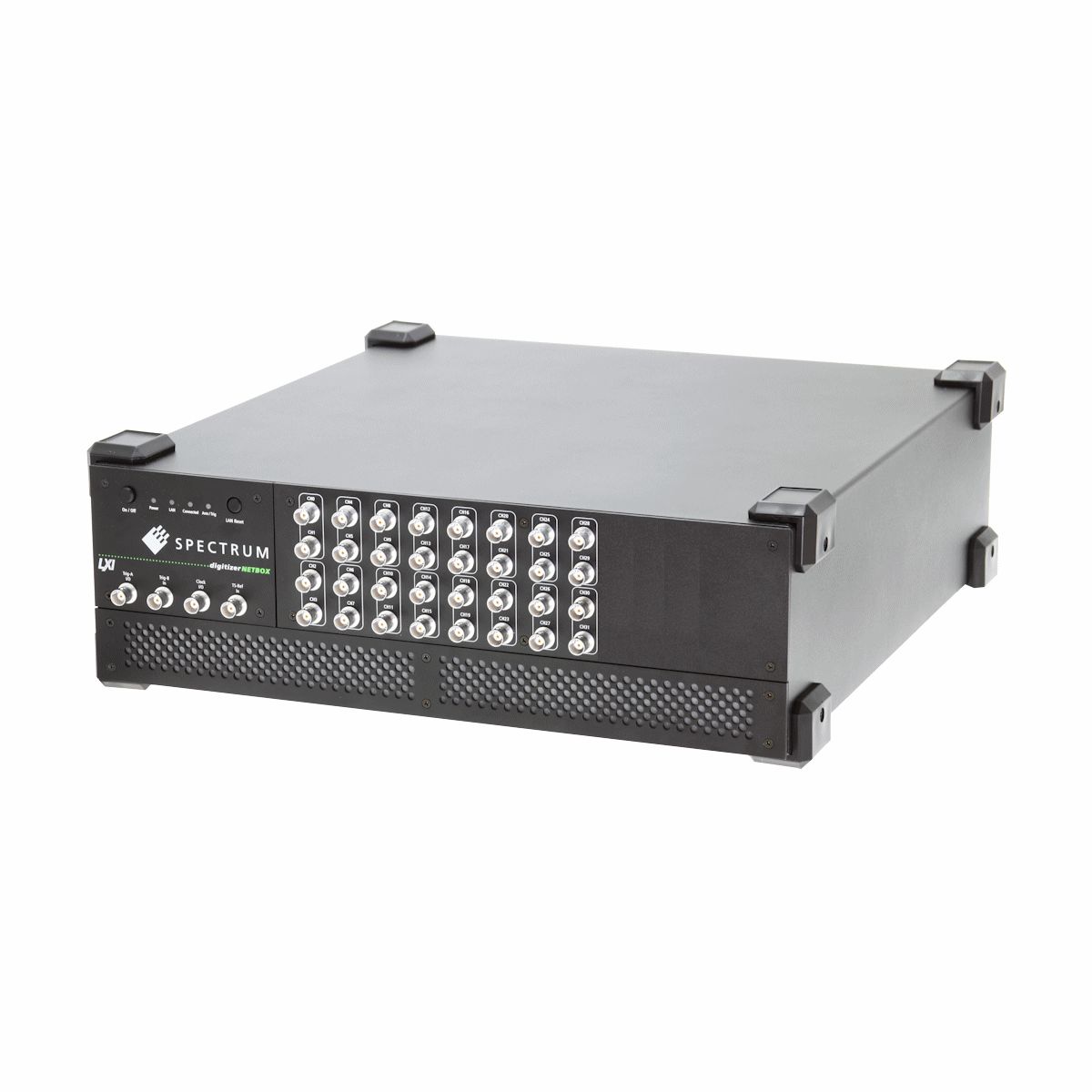

Série NETBOX DN6.46x - Numériseur LXI polyvalent 16 bits 16/20/32/40/48 voies 200Ke/s ou 3Me/s de vitesse d'échantillonnage

Mode ABA
Le mode ABA facultatif combine un enregistrement de données continu lent avec une acquisition rapide sur des événements de déclenchement. Le mode ABA fonctionne comme un enregistreur de données lent combiné avec un numériseur rapide. La position exacte des événements de déclenchement est stockée sous forme d’horodatage dans une mémoire supplémentaire.

Mode tampon
Le mode tampon en anneau est le mode standard de toutes les cartes d’acquisition. Les données sont écrites dans une mémoire en anneau de la carte jusqu’à ce qu’un événement déclencheur soit détecté. Après l’événement, les valeurs post-déclencheur sont enregistrées. En raison de cet enregistrement continu dans un tampon en anneau il ya aussi des échantillons avant l’événement déclencheur visible: Pretrigger = Memsize – Posttrigger.

Mode FIFO
Le mode FIFO est conçu pour le transfert continu de données entre le numériseur BOX et le PC hôte. La vitesse de transfert dépend de la connexion Ethernet entre le boîtier et l’hôte et se situe entre 40 Mo / s et 60 Mo / s. Le contrôle du flux de données est effectué automatiquement par le pilote sur demande d’interruption. La mémoire intégrée installée est utilisée pour les données de tampon, ce qui rend le streaming continu extrêmement fiable.

Horloge externe
En utilisant un connecteur dédié, une horloge d’échantillonnage peut être alimentée à partir d’un système externe. Il est également possible de sortir l’horloge d’échantillonnage utilisée en interne pour synchroniser l’équipement externe à cette horloge.

Horloge de référence
L’option d’utiliser une horloge de référence externe précise (normalement 10 MHz) est nécessaire pour synchroniser la carte pour des mesures de haute qualité avec un équipement externe (comme une source de signal). Il est également possible d’améliorer la qualité de l’horloge d’échantillonnage de cette manière. Le pilote génère automatiquement l’horloge d’échantillonnage demandée à partir de l’horloge de référence fournie.

PLL de haute précision
L’horloge d’échantillonnage interne de la carte est générée à l’aide d’une PLL de haute précision. Ce puissant appareil permet de sélectionner le taux d’échantillonnage avec une grandeur de pas, ce qui permet d’adopter parfaitement différentes tâches de mesure. La plupart des autres cartes sur le marché ne permettent la mise en place de taux d’échantillonnage fixes comme 100 MS / s, 50 MS / s, 25 MS / s, 10 MS / s, … sans aucune possibilité de régler le taux d’échantillonnage à n’importe quelle valeur dans entre.

Étalonnage à bord
L’étalonnage à bord peut être exécuté sur demande de l’utilisateur et étalonne l’amplificateur contre une source interne dédiée d’étalonnage de haute précision. Après cette calibration, les données sont stockées en permanence dans une EEPROM embarquée et sont automatiquement utilisées pour d’autres acquisitions.

Amplificateurs d’entrée programmables
Les entrées analogiques peuvent être adaptées aux signaux du monde réel en utilisant des réglages individuels pour chaque canal. Un grand nombre de plages d’entrée différentes et un décalage d’entrée programmable permettent d’adopter parfaitement les signaux du monde réel.

Échantillonnage synchrone
Toutes les cartes d’acquisition de Spectrum sont construites avec une conception complètement synchrone. Chaque canal possède son propre amplificateur d’entrée indépendant ainsi qu’un ADC indépendant permettant de programmer individuellement pour chaque canal tous les réglages relatifs aux canaux d’entrée.

Entrées différentielles
Avec une commande logicielle simple, les entrées peuvent être commutées individuellement d’une seule extrémité (par rapport à la masse) vers différentielle, sans perdre d’entrées. Lorsque les entrées sont utilisées en mode différentiel, le convertisseur A / N mesure la différence entre deux lignes par rapport à la masse du système.

Décalage d’entrée programmable
La plupart des cartes Spectrum A / D offrent un décalage de signal programmable par l’utilisateur, ouvrant les cartes Spectrum à une grande variété de configurations. Le décalage du signal couvre au moins une plage de +/- 100% de la plage d’entrée actuellement sélectionnée, ce qui permet des mesures unipolaires avec la carte possible. De plus, le décalage de la plage d’entrée peut être programmé individuellement, ce qui permet une correspondance parfaite de la section de la carte A / D au signal du monde réel.
