Fonctionnalités principales
  • Interface PCIe 1x lane
  • 4 entrées analogiques différentielles
  • Fréquence d’échantillonnage simultanée jusqu’à 2 Me/s (DAQe-2010)
  • Résolution A/D 14 bits (DAQe-2010)
  • Résolution A/D 16 bits (DAQe-2005, DAQe-2006)
  • Jusqu’à 8 k-échantillons A/D FIFO (DAQe-2010)
  • Plage d’entrée analogique bipolaire ou unipolaire
  • Gains programmables de x1, x2, x4, x8
DAQe-2005 Carte PCIe multifonction DAQ acquisition simultanées 4 voies 16-Bit 500 Ke/s
DAQe-2006 Carte PCIe multifonctions DAQ acquisition simultanées 4 voies 16-Bit 250 ke/s
DAQe-2010 Carte PCIe multifonction DAQ acquisition simultanées 4 voies 14-Bit 2 Me/s

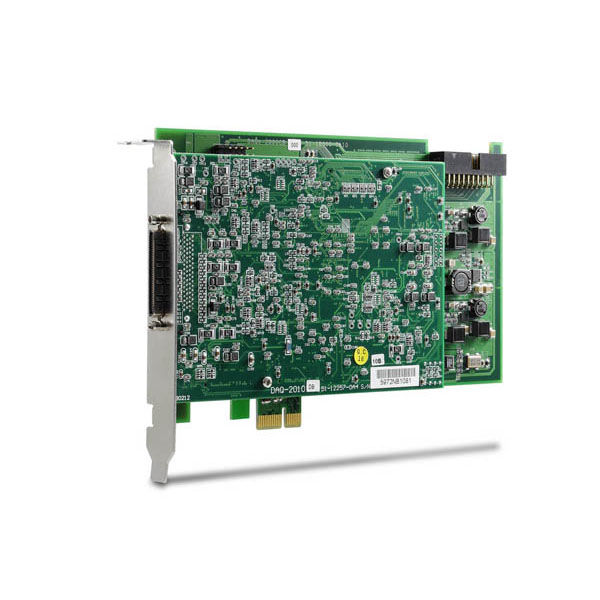

Série DAQe-2000: Cartes PCIe d’ADLINK 4 entrées analogiques simultanées

La série des DAQe-2000 (DAQe-2005, DAQe2006 et DAQe2210) sont des cartes PCIe 4 entrées analogiques simultanées
Les résolutions sont de 12 ou 16 bits, les vitesses de 250 Ke/s, 500 Ke/s ou 2 Me/s.
De plus le gain est programmable voie par voie et il y a un séquenceur de voies.
Finalement cette série de cartes offrent également:
– 2 sorties analogiques
– 24 E/S TTL
– 2 compteurs

Drivers livrés / Langages de programmation supportés

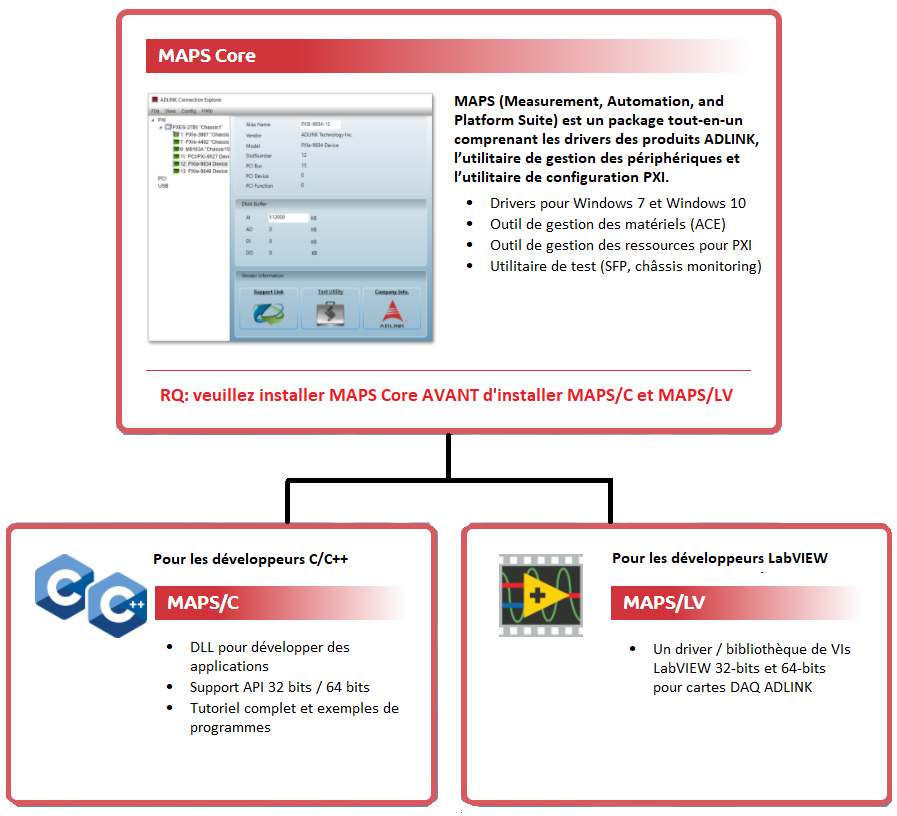

La suite MAPS est l’utilitaire de gestion de périphériques tout-en-un pour les systèmes DAQ et PXI d’ADLINK. MAPS comprend un ensemble de logiciels qui permettent d’accélérer le développement d’applications de mesure et d’automatisation tout en réduisant l’effort global.

Utilitaire facile à utiliser !

MAPS est une plate-forme intégrée permettant de configurer le matériel et de tester les fonctionnalités à partir d’un portail unifié. Une documentation complète pour les bibliothèques  logiciels et des exemples de code fournissent toutes les informations nécessaires pour le développement.

MAPS prend en charge les langages de programmation les plus courants pour le développement d’applications DAQ. Il inclus un SDK pour le C / C ++ et LabVIEW afin de  développer des applications en fonction de vos besoins. Pour faciliter d’avantage le développement, MAPS prend également en charge les derniers systèmes d’exploitation Windows 7, Windows 10 et Linux* (* à confirmer sur le site d’Adlink en fonction de la carte).

Les autres références ADLINK PCIe distribuées : ADLINK – Acquisys
