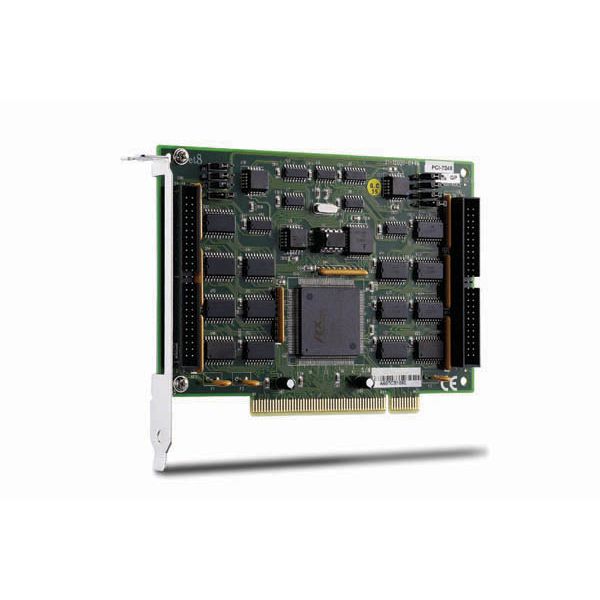

PCI-7296/7248/7224 - Cartes PCI E/S numériques  96/48/24 voies compatibles Opto-22

PCI-7296/7248/7224 - Cartes PCI E/S numériques  96/48/24 voies compatibles Opto-22
Effacer
Fonctionnalités principales
  • Prise en charge d’un bus PCI de 32 bits 5 V
  • 24/48/96 voies d’entrées/sorties numériques TTL / DTL
  • Emule 4/2/1 norme industrielle 8255 PPI (mode 0)
  • Prise en charge de Windows 7/8 X64 / X86 et Windows 2008 R2
  • L’état du port de sortie peut-être relu
  • Timer/compteur
  • Source d’interruption programmable
  • Alimentation 12V et 5V pour OPTO-22 (interface directe avec OPTO-22)
PCI-7224 Carte PCI avec 24 voies DIO compatible Opto-22
PCI-7248 Carte PCI avec 48 voies DIO compatible Opto-22
PCI-7296 Carte PCI avec 96 voies DIO compatible Opto-22

Les PCI-7296, PCI-7248 et PCI- 7224 d’ADLINK sont des cartes d’E/S numériques parallèles haute densité avec 96/48/24 voies. Les connecteurs d’en-tête sont entièrement compatibles avec la norme industrielle Opto-22. Ainsi, les PCI-7296/7248/7224 d’ADLINK peut utiliser des périphériques externes Opto-22. Les cartes PCI-7296/7248/7224 émulent le mode 0 du standard industriel 8225  des puces d’interface périphérique programmables (PPI) . Les PCI 7296,7248,7224 fournit 4/2/1 PPI chips respectivement. Chaque PPI offre trois ports de 8 bits: Port A, Port B et Port C. Le port C est divisé en 2 ports nibble-wide (4-bit).  Les cartes ont un compteur/timer. Un compteur de 16 bits disponible pour le comptage d’événements, tandis que l’autre timer 32 bits est disponible pour la génération d’interruption. Les cartes PCI-7296/7248/7224 fournissent plusieurs sources d’interruptions programmables à partir de canaux DIO, ainsi que chaque sortie du timer.
