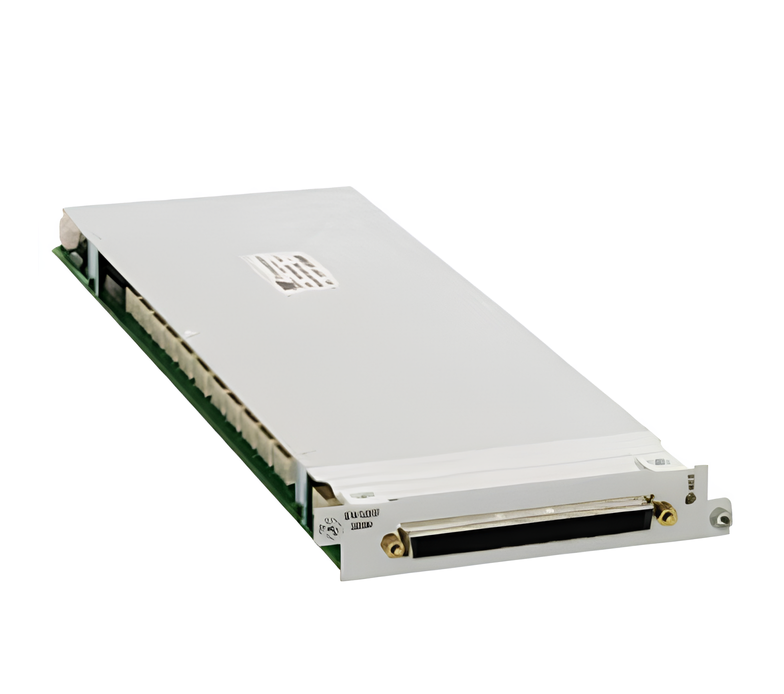

EX1200-3096 - Carte de commutation EX1200, Multiplexeur 96 voies 2 Fils, 100 V/0.5 A

EX1200-3096 - Carte de commutation EX1200, Multiplexeur 96 voies 2 Fils, 100 V/0.5 A
Demander un devis
Demander un devis
Fonctionnalités principales
  • Ultra-haute densité de multiplexage / numérisation (1×576 canaux 2 fils dans l’ordinateur central rack complet)
  • Deux multiplexeurs individuels (1×48) à 2 fils pouvant être combinés de façon programmable pour former un multiplexeur 1×96
  • Configuration en multiplexeur 2 ou 4 fils
  • Les relais de décharge capacitifs internes empêchent les tensions élevées de perturber les points de mesure sensibles
  • Supporte les mesures de thermocouple, de RTD et de thermistance
  • Boîte de jonction à vis à vis en option comprenant une compensation de jonction froide intégrée
  • Le routage direct vers le DMM via un bus de mesure analogique interne simplifie le câblage en champ
Le multiplexeur haute densité EX1200-3096 est conçu pour le balayage de plusieurs points vers un bus commun, en configuration 2 ou 4 fils. Le séquencement des opérations de commutation et de mesure peut être étroitement synchronisé dans le cadre de la liste de scan intégrée EX1200 pour minimiser les frais généraux du processeur et augmenter le débit de test.
L’EX1200-3096 se compose de deux (1 x 48) bancs de multiplexeurs à 2 fils. Chaque banc peut être interconnecté dans un module sous contrôle de programme (via des relais de bus) et à travers les modules via le bus analogique EX1200 pour configurer des multiplexeurs plus grands comme requis. Cela élimine le câblage externe et aide à réduire les bouts non terminés. Jusqu’à 576 canaux à deux fils (ou 288 à quatre fils) peuvent être installés dans un seul châssis de rack complet EX1200 pour une densité maximale.
Un bornier en option fournit des points de terminaison à vis pour le câblage extérieur. Ce bornier comprend également une référence de compensation de soudure froide pour des mesures de température plus précises.
