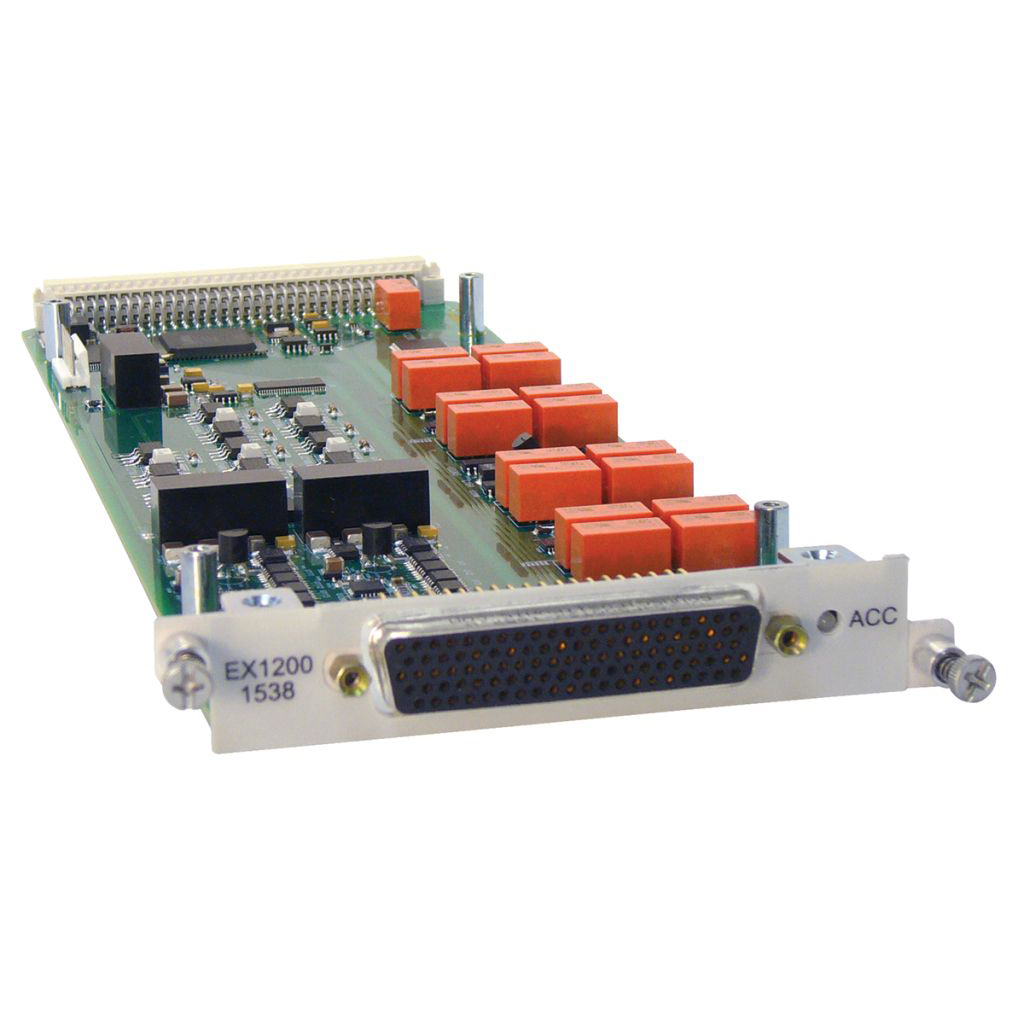

EX1200-1538 - Carte EX1200, Multifonction 8 voies Compteur, 2 voies DAC et 16 voies DIO

EX1200-1538 - Carte EX1200, Multifonction 8 voies Compteur, 2 voies DAC et 16 voies DIO
Demander un devis
Demander un devis
Fonctionnalités principales
  • 8 voies compteur de fréquence, 16 voies d’E / S numériques isolées, 2 voies DAC isolées dans une seule carte
  • Plage de mesure de fréquence unique qui fonctionne de 0,05 Hz à 1 MHz
  • Horloge de base TCXO très stable, 50 MHz ± 1 ppm
  • 195 kΩ Impédance d’entrée avec couplage sélectionnable (AC / DC)
  • Grande plage de tension d’entrée différentielle (± 48 V) avec une tension de fonctionnement en fonctionnement de jusqu’à 250 V
  • Seuil programmable et niveaux d’hystérésis avec une résolution de 1 mV
  • Support pour encodeur en quadrature
  • Canaux DIO isolés avec une conformité jusqu’à 60 V
  • Canaux DAC 16 bits isolés et indépendants, configurables pour la sortie de tension ou de courant

L’EX1200-1538 est une carte multifonction haute performance qui fournit 8 voies compteur 32 bits indépendant, 16 voies d’E / S numériques isolées et 2 voies de sortie analogique isolée (DAC) sur une seule carte. La vaste gamme de fonctions de mesure rend cette carte adaptée aux tests fonctionnels électroniques, ainsi qu’aux applications d’acquisition de données de précision. La combinaison de l’EX1200-1538 avec les fonctionnalités DMM et commutateur permet un système complet de mesure, de contrôle et de distribution dans un petit espace rack 1U.

Les canaux de comptoir acceptent des entrées analogiques et numériques allant de ± 48 V de vraies tensions différentielles, ce qui le rend apte à être utilisé avec pratiquement n’importe quel signal du monde réel sans avoir besoin d’un conditionnement de signal externe. L’hystérésis programmable et les niveaux de seuil sur toute la plage de tension d’entrée peuvent aider à extraire la fréquence fondamentale des signaux d’entrée analogiques les plus bruyants. Les canaux de comptage électroniques peuvent mesurer directement le RPM de la roue dentée et d’autres types de capteurs.

Les canaux d’E / S numériques isolés EX1200-1538 peuvent être configurés en entrée ou en sortie sur une base par canal. Chaque canal est isolé l’un de l’autre et peut accepter des tensions de 2,5 V à 60 V. Les canaux de sortie utilisent des commutateurs à semi-conducteurs qui fonctionnent en toute polarité.

Les canaux de sorties analogiques isolés peuvent être configurés indépendamment comme mode de tension constante ou de courant. La plage de sortie est fixe (± 10 V en mode tension et ± 20 mA en mode courant) et les niveaux de sortie sont programmables avec une résolution de 16 bits. Les deux canaux sont isolés l’un de l’autre et entièrement protégés, ce qui permet d’être connecté en série ou en parallèle pour une plage de sortie encore plus large.
