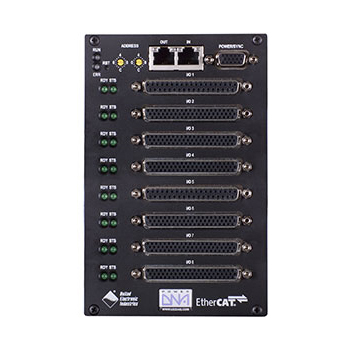

DNA-ECAT-800 - Boîtier EtherCAT avec 8 emplacements de cartes E/S

DNA-ECAT-800 - Boîtier EtherCAT avec 8 emplacements de cartes E/S
Fonctionnalités principales
  • Boîtier EtherCAT avec 8 emplacements de cartes E/S
  • Compatibilité complète avec EtherCAT
  • Grande flexibilité pour correspondre à votre application
  • Compatibilité avec les cartes d’E/S série DNA  de l’UEI
  • Plus de 60 cartes d’E/S disponibles
  • Interface standard Ethernet 100BaseT EtherCAT
  • Taux de mise à jour à 1 kHz
  • Robuste: -40 ° C à + 85 ° C, vibration 5g, choc 100g
  • Isolation 350 Vrms

La série de châssis d’E/S DNA-ECAT est basée sur les populaires Cubes de la série DNA de l’UEI, mais comprend un nouveau module CPU spécialement conçu pour fonctionner comme un esclave EtherCAT. Le DNA-ECAT offre toute la flexibilité d’E/S des cubes DNA, y compris la compatibilité avec plus de 60 cartes d’E/S différentes et fournit également la conformité complète à EtherCAT. Les développeurs EtherCAT peuvent désormais exploiter la puissance et la flexibilité du cube. Le Cube EtherCAT est idéal pour une grande variété d’applications d’acquisition et de contrôle de données industrielles, aérospatiales et digitales.
En général, l’Ethernet n’est pas idéal pour la surveillance en temps réel et la réponse de contrôle, bien qu’il existe un certain nombre de façons de le rendre en temps réel. L’EtherCAT est une implémentation spéciale d’Ethernet conçue pour prendre en charge des applications en temps réel. (Remarque: Les cubes et les RACK standard de la série DNx de l’UEI prennent également en charge les systèmes d’E/S en temps réel à l’aide de nos puissants protocoles de contrôle DMAP / VMAP.)
Le module CPU occupe la partie supérieure du cube et comprend la CPU, le contrôleur d’interface réseau Ethernet (NIC), les voyants, l’interface de synchronisation/déclenchement, les ports de configuration et l’alimentation interne. C’est le cerveau du cube et il contrôle les opérations de l’unité, y compris l’interface avec le contrôleur hôte (et les autres cubes), ainsi que la supervision de l’activité des cartes d’E/S. Le module CPU comprend également les commutateurs d’adressage du cube en tant que périphérique EtherCAT. Si le commutateur est réglé sur l’adresse 0, l’adresse de l’unité est programmée par n’importe quel maître EtherCAT. En plus de la connexion à d’autres Cubes, la série DNA-ECAT peut être installée dans n’importe quelle chaîne avec des appareils conformes à la norme ETG.
Le reste du cube est dédié aux emplacements ou couches d’E/S. Ces emplacements sont remplis avec les modules d’E/S qui sont sélectionnés pour correspondre à votre processus ou votre application de test. Avec plus de 60 cartes d’E/S différentes disponibles, nous sommes sûrs d’avoir exactement ce dont votre application a besoin. Nous proposons actuellement: des cartes A/N pour mesurer la tension, le courant, les jauges de contrainte, les thermocouples et plus, des cartes D/A avec des sorties jusqu’à ± 40V ou ± 50 mA, des interfaces E/S numériques pour les signaux logiques et réels. , compteurs et temporisateurs, entrées de codeurs en quadrature, RVDT/LVDT et interfaces de communication pour RS-232, RS-422/485.
Le maître/hôte EtherCAT communique avec le cube par l’intermédiaire de câbles série CAT5e/6/7 standard. L’un des arguments de vente d’EtherCAT est qu’il ne nécessite pas de commutateurs/routeurs Ethernet pour une connectivité multichassis. Le réseau EtherCAT est en forme de chaîne, où un câble d’entrée vient de l’hôte/du maître, puis un câble de sortie va à un autre périphérique EtherCAT. EtherCAT nécessite une propagation de sous-microseconde pour l’analyse des données à travers un périphérique afin que le débit et la synchronisation du système soient préservés. Les autres spécifications clés d’EtherCAT incluent: les horloges de surveillance intégrées, les conditions par défaut de l’état de sécurité et la redondance des câbles. Les cubes DNA-ECAT offrent une grande variété d’options de montage. Un kit de bride est disponible qui permet aux Cubes d’être montés sur un mur ou une autre surface plane. Des kits de rack et des kits de rail DIN sont disponibles pour permettre le montage dans des racks de 19 « ou sur des rails DIN, respectivement.

Les cartes d’E/S compatibles ECAT : DNx-ECAT
