Fonctionnalités principales
  • Échantillonnage en temps réel 500 MS/s par canal
  • Débit de 1,6 Go/s sur le bus PCIe Gen2 x4
  • 2 canaux échantillonnés à une résolution de 12 bits
  • Bande passante pleine puissance jusqu’à 250 MHz
  • Plage d’entrée fixe ±400 mV
  • Rapport signal sur bruit de 60,26 dB à 100 MHz
  • Étalonnage traçable NIST et CNRC
  • Mode de diffusion continue
  • 256 mégaéchantillons de mémoire double port par canal
  • Connecteurs d’entrée de déclenchement et de sortie de déclenchement
  • Carte PCIe demi-longueur
  • Le logiciel AlazarDSO permet un démarrage rapide
  • SDK pour C/C++, C#, Python, MATLAB et LabVIEW
  • Prise en charge de Windows et Linux

ATS9853 : Carte PCI Express, numériseur 2 voies 500 Me/s 12 bits

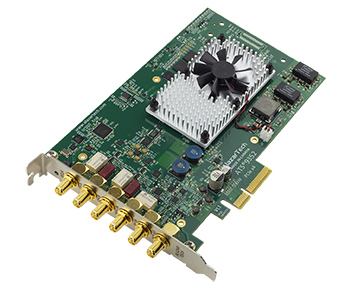

La carte AlazarTech ATS® 9353 est une carte  carte de numérisation de forme d’onde, 12 bits, 500 MS/s, capable de diffuser en continu les données acquises vers la mémoire du PC à des taux allant jusqu’à 1,6 Go/s ou de les stocker dans sa mémoire d’acquisition à double port de 256 méga-échantillons.  C’est une carte PCI Express Gen 2 x4 (PCIe x4), double canal.

Contrairement à d’autres produits sur le marché, l’ATS9353 n’utilise pas d’échantillonnage entrelacé. Chaque entrée a son propre  ADC 12 bits à 500 Me/s. Les utilisateurs peuvent capturer des données à partir d’un trigger ou d’une rafale de triggers. Ils peuvent également transférer de très grands nombres de données en continu vers la mémoire du PC ou le disque dur.

La principale différence entre ATS9352 et ATS9353 est que l’ATS9353 a un amplificateur d’entrée à gain fixe qui permet aux signaux analogiques d’être capturés avec un plus grand rapport signal sur bruit par rapport à ATS9352. Les clients cibles pour ATS9353 sont ceux qui ont le contrôle de l’amplitude de sortie de leur capteur et peuvent le faire correspondre à la plage d’entrée pleine échelle de l’ATS9353. Pour les clients qui ont besoin d’un gain d’entrée variable, nous recommandons d’utiliser l’ATS9352. La fonction d’horloge externe à fréquence variable permet un fonctionnement de 500 MHz à 30 MHz, faisant de l’ATS9353 un numériseur de forme d’onde idéal pour les applications OCT

L’ATS9352 est fourni avec le logiciel AlazarDSO qui permet à l’utilisateur de démarrer immédiatement sans avoir à réaliser un processus de développement logiciel. Les utilisateurs qui ont besoin d’intégrer l’ATS9352 dans leur propre programme peuvent acheter un kit de développement logiciel, ATS SDK, pour C/C++, C#, Python, MATLAB et LabVIEW pour les systèmes d’exploitation Windows et Linux.

Toutes ces fonctionnalités avancées sont regroupées dans une simple carte PCI Express demi-longueur.
