ATS9130 - Carte PCI Express, numériseur 2 voies 50 Me/s 12 bits

ATS9130 - Carte PCI Express, numériseur 2 voies 50 Me/s 12 bits
Demander un devis
Demander un devis
Fonctionnalités principales
  • Échantillonnage en temps réel 50 MS/s par canal
  • 2 canaux échantillonnés simultanément
  • Résolution A/N 12 bits
  • Jusqu’à 8 millions d’échantillons de mémoire d’acquisition intégrée par canal
  • Mode de diffusion continue
  • Horloge externe de 50 MHz à 1 MHz
  • Bande passante pleine puissance jusqu’à 25 MHz
  • Plage d’entrée de ±40 mV à ±20 V
  • Rapport signal sur bruit de 60 dB
  • Étalonnage traçable NIST ou CNRC
  • Connecteurs d’entrée de déclenchement et d’E/S auxiliaires
  • Carte PCIe x1 demi-longueur
  • Le logiciel AlazarDSO permet un démarrage rapide
  • SDK pour C++/C#, Python, MATLAB et LabVIEW
  • Prise en charge de Windows et Linux

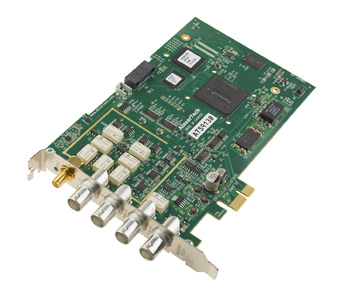

ATS9130 : Carte PCI Express, numériseur 2 voies 50 Me/s 12 bits

La carte AlazarTech ATS®9130 est une carte de numérisation de forme d’onde 50 MS/s 12 bits capable de stocker jusqu’à 8 millions d’échantillons par canal de données acquises dans sa mémoire embarquée ou en streaming des données acquises à la mémoire du PC. la carte ATS9130 est une carte PCI Express (PCIe x1) Gen 1, qui prend en charge jusqu’à 200 Mo/s de débit du bus.

Les utilisateurs peuvent capturer des données à partir d’un déclencheur ou d’une rafale de déclencheurs. Les utilisateurs peuvent également diffuser de très grands ensembles de données
en continu vers la mémoire de la carte mère ou le disque dur.

Les numériseurs PCI Express ATS9130 sont une solution idéale pour les applications OEM sensibles aux coûts qui nécessitent l’intégration d’un numériseur dans l’équipement du client.

L’ATS9130 est fourni avec l’oscilloscope AlazarDSO logiciel qui permet à l’utilisateur de démarrer immédiatement sans avoir à écrire de logiciel. Les utilisateurs qui ont besoin d’intégrer l’ATS9130 dans leur propre programme peut acheter un développement de logiciel kit, ATS-SDK, pour C/C++, C#, Python, MATLAB et LabVIEW pour Windows et Linux système.

Toutes ces fonctionnalités avancées sont regroupées dans une carte PCI Express demi-longueur basse consommation
