Fonctionnalités principales
  • Mesure précise large bande de quelques μA à 50 A avec shunts de précision d’Isabellenhütte
  • 2 canaux de mesure de courant différentiel avec isolation
  • Tension d’isolation: 700 VDC/VAC RMS (canal à canal et canal à masse PC)
  • Bande passante élevée pour la mesure du courant: 20 kHz (rectangulaire)
  • Deux CAN 18 bits pour une fréquence d’échantillonnage de 1,6 ms/s synchrone
  • Plage de courant: ± 25 mA (shunt de 10 Ω), ± 50 A (shunt de 5 mΩ)
  • Commutation non interrompue entre les plages
  • Interruption lors du dépassement ou de la sous-estimation du seuil ± 25 mA
  • Protection contre les surcharges de courte durée garantie
  • Acquisition commandée par timer
  • Déclenchement/arrêt: logiciel, Trigger externe numérique
  • Deux entrées de déclenchement TTL

Mesure de courant dynamique et précis jusqu’à 50 A

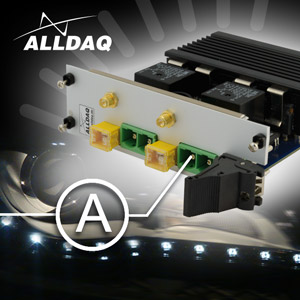

La carte CompactPCI ADQ-412 sert à la mesure de courant sur PC jusqu’à 50 A. Deux canaux d’entrée analogiques isolés avec les plages de mesure de courant ± 25 mA et ± 50 A sont fournis. Le changement commandé par relais entre les deux shunts (10 Ω / 5 mΩ) est généralement traité par votre application sans interrompre le circuit.

Un comparateur de matériel passe automatiquement dans la plage de 50 A dès que la plage de 25 mA est dépassée de plus de 12,5%. Ce mécanisme de protection fonctionne indépendamment du système d’exploitation et du logiciel d’application. Un événement d’interruption approprié sera généré et peut être évalué par l’application.

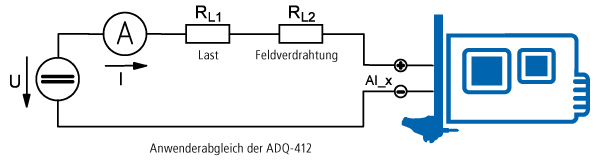

La carte ALLDAQ ADQ-412 offre la possibilité d’effectuer un réglage spécifique à l’utilisateur. En fonction de l’application, l’utilisateur a la possibilité de stocker des données de réglage spécifiques dans une EEPROM en plus des données de réglage d’usine (qui ne peuvent pas être écrasées).

Via ALLDAQ-Manager, l’utilisateur peut choisir si le réglage usine ou utilisateur doit être activé lors du démarrage de l’ordinateur.

Support logiciel

  • Pilotes pour Windows 10 / 8.1 / 8/7 / Vista SP2 (32/64 bit)
  • API avec une logique de programmation unique pour Windows
  • Support de programmation (SDK) avec des exemples pour C ++, C #, Visual Basic, Delphi / Pascal et Python inclus
  • ALLDAQ-Manager – Le logiciel utilitaire offre un accès central aux paramètres du système de pilotes ALLDAQ et aux fichiers d’aide
  • Instruments virtuels (VIs) pour LabVIEW ™
  • Interface MATLAB® avec exemples et fichier d’aide
