IP-2021-02 – EX1403A Système d’Acquisition Pont/Jauge de Contrainte

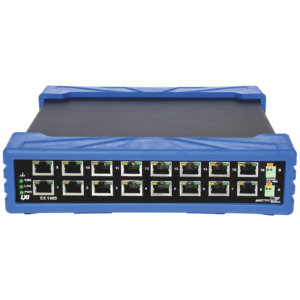

VTI Instruments, société distribuée par ACQUISYS, le spécialiste de l’Instrumentation Modulaire, vient d’introduire un nouvel instrument de grande précision pour l’acquisition et la mesure de Ponts/Jauge de contrainte, Ohms/RTD ou Tensions, le EX1403A

Le EX1403A comporte 16 voies indépendantes avec ADC 24 bits par voie. Le filtrage et le conditionnement, programmable par logiciel, fournissent une précision et une fiabilité exceptionnelle. Le conditionnement de signal, l’excitation programmable et le complément de pont sélectionnable, sont tous intégrés dans l’instrument EX1403A et configurable voie par voie ce simplifie considérablement l’installation et la configuration.

Les principales caractéristiques figurent ci-dessous :

  • 16 voies avec échantillonnage simultané
  • ADC sigma-delta avec résolution de 24 bits
  • Echantillonnage programmable jusqu’à 128 Ke/s
  • Pont complet, ½ pont ou ¼ de pont avec terminaison de 120 Ω, 350 Ω ou 1 kΩ
  • Tension d’excitation programmable de 0.5 V à 10 V, courant 0.46 mA
  • Mesure de résistance 2 fils et 4 fils et RTD
  • Interface Ethernet LXI
  • Synchronisation IEEE-1588
  • Interface Web complète intégrée
  • Alimentation POE ou entrée DC 10-50 V
