IP-2017-10 – AXIe-XMC – Carte porteuse pour modules XMC

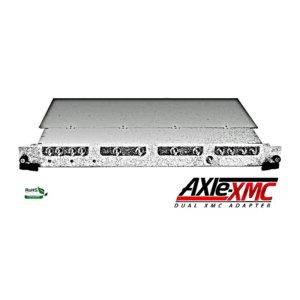

Innovative Integration, filiale du groupe Molex, vient d’introduire une carte porteuse pour module XMC au format AXIe. L’adaptateur AXIe-XMC permet de recevoir un ou deux modules XMC de 75 X 150 mm dans un emplacement AXIe. Les modules XMC doivent être compatibles avec VITA 42.3 et chacun peut prendre en charge jusqu’à huit voies PCI Express via le connecteur J15. L’adaptateur est complètement transparent pour l’interface PCI Express et donc aucun pilote n’est requis.

Tous les signaux de bus PCIe provenant du bus hôte AXIe (jusqu’à 16 voies) sont connectés par un pont PCIe aux deux sites XMC. L’adaptateur AXIe peut être utilisé avec des cartes XMC d’Innovative Integration, y compris les modèles de nouvelle génération avec E/S analogiques à 5 GHz et le FPGA Ultrascale Kintex XCKU060 / XCKU085.

 Les principales caractéristiques de la carte AXIe-XMC figurent ci-dessous :

  • Adapte 1 ou 2 modules XMC à un emplacement AXIe
  • Supporte PCIe Gen3 : 8 lignes pour chaque module XMC, 16 lignes en fond de panier AXIE
  • Fonctionnement transparent du pont PCIe
  • 8 transceivers Gigabit haute vitesse (liens GTH) pour chaque module XMC sur connecteurs QSFP en face avant
  • 4 paires différentielles de chaque connecteur P16 vers connecteur SANTEC en face avant
  • Jusqu’à 100W de puissance pour chaque module XMC
  • Refroidissement des modules optimisé par plan thermique et rails conducteurs
  • Format simple slot AXIe
