UEIPAC-600-MIL - Rack de contrôleur d’automatisation programmable (PAC) à 6 emplacements d’E/S, de style militaire

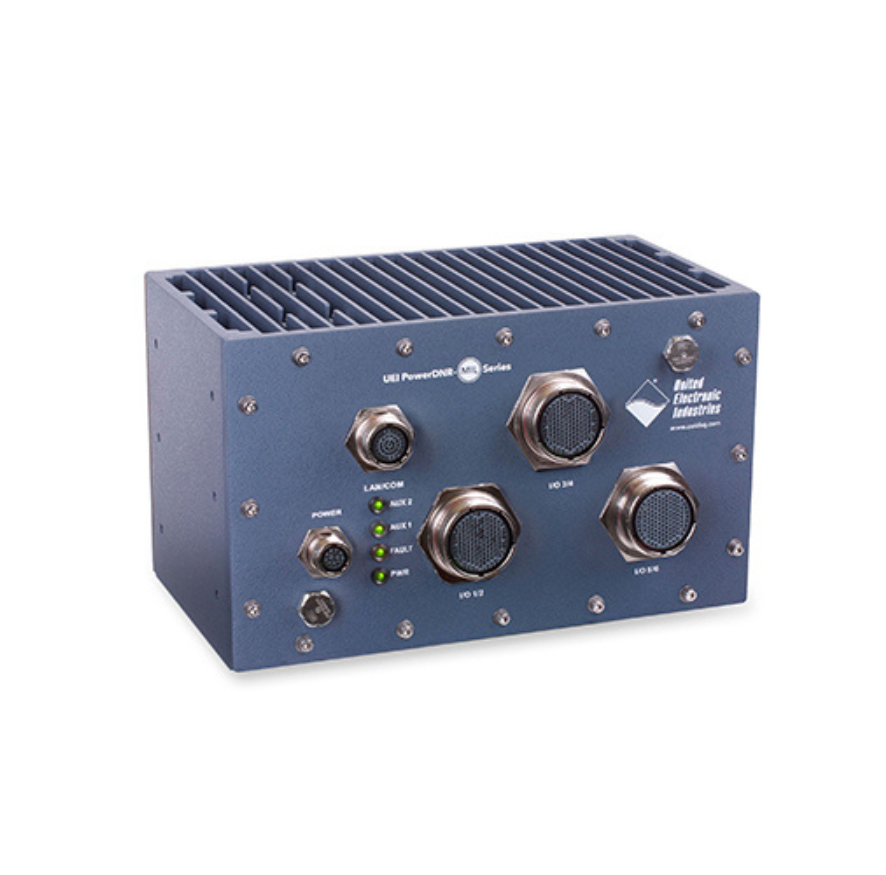

L’UEIPAC 600-MIL est le dernier déploiement de l’architecture populaire RACKtangle® d’UEI. Il s’agit essentiellement d’une version plus petite du populaire DNR-MIL d’UEI et offre des emplacements pour six cartes d’E/S au lieu des douze du DNR-MIL. Conçu pour être utilisé dans les environnements les plus difficiles, l’UEIPAC 600-MIL est idéal pour les déploiements militaires et aérospatiaux. Il est également idéal pour un vaste éventail d’applications commerciales, notamment les plates-formes de forage pétrolier et les raffineries, les machines lourdes, les bancs d’essai extérieurs et toute autre application d’E/S qui sera exposée aux éléments. Toute la connectivité se fait via des connecteurs 38999 conformes à la norme ROHS.

Électroniquement, l’UEIPAC 600-MIL est identique au RACKtangle standard de la série DNR, à l’exception des circuits de maintien et de protection sur les entrées d’alimentation pour répondre à la norme MIL-STD-1275/704). Cela signifie que l’UEIPAC 600-MIL utilise des cartes standard de la série DNR (par exemple DNR-AI-217 ou DNR-1553-553). Avec plus de 90 cartes d’E/S uniques et 6 emplacements disponibles, il y a forcément une configuration adaptée à votre application.

Le nouvel UEIPAC 600-MIL est conçu pour répondre aux éléments les plus couramment requis des normes MIL-STD-461 et -810 et est étanche selon au moins les normes IP66/NEMA6. Tout cela est logé dans un châssis compact de 11,6 « (large) x 7,0 » (haut) x 6,4 » (profondeur), pesant environ 16 livres et consommant généralement moins de 30 watts. Le transfert de chaleur de l’électronique interne vers le châssis externe est conçu de telle sorte qu’aucun ventilateur ou refroidissement rotatif n’est nécessaire. L’absence de ventilateurs maximise le MTBF et la fiabilité mécanique. Toutes les cartes de circuits imprimés internes sont revêtues d’un revêtement conforme pour assurer une fiabilité maximale. Les ailettes de type dissipateur thermique en haut et en bas de l’unité garantissent que l’unité répondra à ses spécifications de température sans aucun refroidissement par air forcé, bien que l’unité puisse également être utilisée avec une plaque froide le cas échéant.

L’UEIPAC est un système autonome embarqué, prenant en charge à la fois VxWorks et Linux, qui exécute votre application. Il est rapide d’installer le PAC et d’exécuter votre premier programme. Des exemples précompilés sont fournis. Votre application Linux/VxWorks s’exécute directement sur l’UEIPAC. Il n’est pas nécessaire d’avoir un PC hôte séparé, mais vous pouvez certainement en connecter un dans un rôle de surveillance ou de supervision. Cela permet des systèmes plus petits, plus rapides, plus fiables et plus performants. Il élimine également le coût d’un PC hôte dédié et garantit la disponibilité à long terme du matériel identique. Ceci est essentiel lors de la certification des produits par le biais de la CE. Dans ce mode, le DNR-MIL-6 peut fonctionner de manière entièrement autonome ou peut être lié à un hôte SCADA via l’Ethernet.

Déploiements LINUX

Votre application fonctionne comme un processus Linux normal vous donnant accès à l’API POSIX standard fournie par la bibliothèque d’exécution GNU C (glibc) ainsi qu’à toute autre bibliothèque pouvant être compilée pour Linux (par exemple : libxml, libaudiofile…). Nous soutenons également le Linux_rt préemption pour une assistance en temps réel.

Pour développer des programmes pour l’UEIPAC, vous devrez acheter une copie du UEIPAC Linux TK boîte à outils des programmeurs. La boîte à outils fournit les différents éléments nécessaires à l’écriture d’applications pour l’UEIPAC. Quel que soit le nombre de cubes que vous déployez, vous n’avez besoin d’acheter qu’une seule boîte à outils de programmation. UEIPAC est un système embarqué basé sur Linux sans interface graphique. Il est très bon en connectivité réseau, ce qui permet de créer des interfaces utilisateur graphiques à distance (également appelées IHM Human-Machine-Interface).

Déploiements de VxWorks

Vous pouvez désormais profiter de tous les avantages matériels du châssis UEIPAC populaire d’UEI et continuer à développer vos applications dans VxWorks. Cette combinaison puissante offre des performances en temps réel, un système d’exploitation extrêmement robuste et fiable, vous permet de développer votre application dans un environnement familier et, enfin, vous permet de préserver une grande partie du code précédemment écrit ! Pour déployer une application UEIPAC exécutant VxWorks, vous aurez besoin des éléments suivants.

1. Une UEIPAC (toute version)
2. Le «UEIPAC VxW BSP ». Vous n’avez besoin d’acheter le BSP qu’une seule fois, quel que soit le nombre de systèmes que vous déployez
3. Un système de développement VxWorks (à partir de Rivière Wind)
4. Une licence d’exécution VxWorks pour chaque UEIPAC déployé. (également acheté de Wind River )

Des informations supplémentaires sur UEI et UEIPAC peuvent être trouvées dans notre Assistance logicielle section.

Le châssis MIL-600 est disponible en différentes options de déploiement, notamment : PowerDNA, PAC (Programmable Automation Controller), Simulink Coder Target, Interface TCP Modbus et Interface d’architecture unifiée OPC.

Mathworks Embedded Coder® et solutions UEI

Mathworks Embedded Coder® génère du code C et C++ lisible, compact et rapide pour les processeurs embarqués utilisés dans la production de masse. Embedded Coder peut être utilisé sur les systèmes UEIPAC et UEISIM. Le choix d’Embedded Coder ou de Simulink Coder se fait lors de la sélection du fichier cible système (comme vous le feriez pour sélectionner des cibles CPU PowerPC, SoloX ARM ou Zynq UltraScale+).
