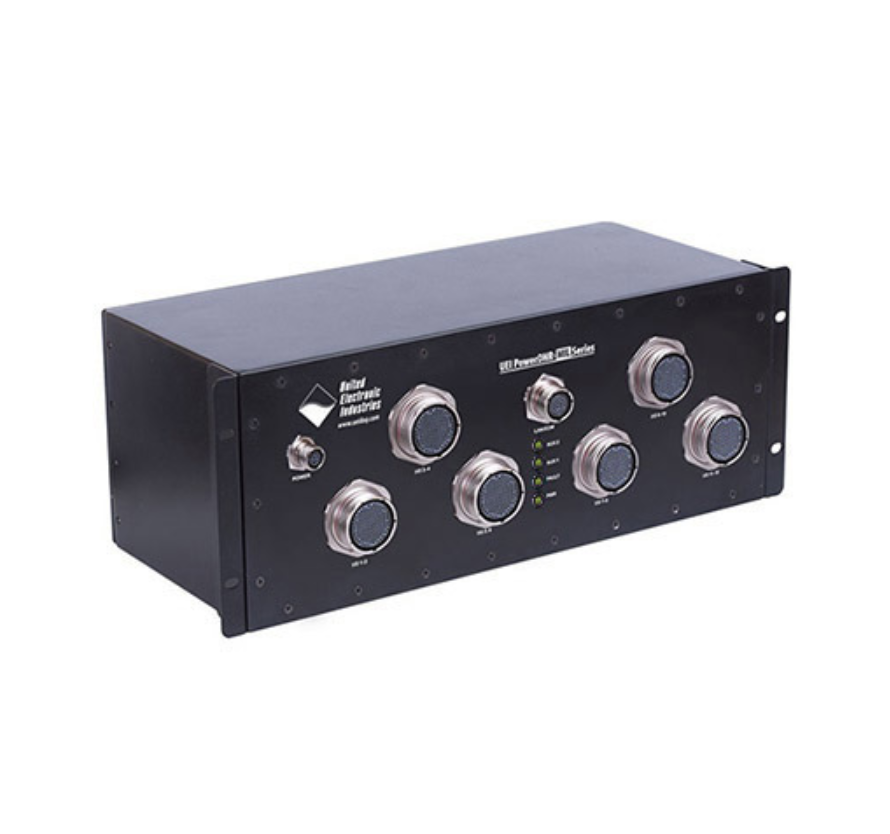

UEIPAC-1200-MIL - Rack à 12 emplacements d’E/S, de style militaire

L’UEIPAC 1200-MIL est le dernier déploiement de l’architecture populaire RACKtangle d’UEI. Bien que les RACKtangles originaux soient assez robustes, la série DNR-MIL pousse la robustesse à l’extrême. Conçu pour être utilisé dans les environnements les plus difficiles, le nouveau RACKtangle est une solution idéale pour les déploiements militaires et aérospatiaux. Le facteur de forme est également idéal pour un large éventail d’applications commerciales, notamment l’utilisation sur les plates-formes de forage pétrolier et les raffineries, les machines lourdes, les bancs d’essai extérieurs et toute autre application d’E/S qui sera exposée aux éléments. Toute la connectivité se fait via des connecteurs 38999 conformes à la norme ROHS.

Électroniquement, l’UEIPAC 1200-MIL RACKtangle est identique au RACKtangle standard de la série DNR, à l’exception des circuits de maintien et de protection ajoutés aux entrées d’alimentation. (Ce conditionnement de l’alimentation est requis afin de répondre à la norme MIL-STD-1275.) Cela signifie que le DNR-MIL utilise notre carte standard de la série DNR (par exemple DNR-AI-217 ou DNR-1553-553). Avec plus de 80 cartes d’E/S uniques et 12 emplacements disponibles, il y a certainement une configuration qui correspond parfaitement à votre application.

Le nouveau RACKtangle est conçu pour répondre aux éléments les plus couramment requis des normes MIL-STD-461 et -810 et est étanche selon au moins les normes IP66/NEMA6. Tout cela est logé dans un châssis compact de 17,5 » x 8,125 » x 7 », pesant moins de 22 livres et consommant généralement moins de 40 watts. De plus, aucun ventilateur de refroidissement rotatif n’est utilisé dans la conception, ce qui maximise le MTBF et la fiabilité mécanique. Toutes les cartes de circuits imprimés internes sont revêtues d’un revêtement conforme pour assurer une fiabilité maximale.

Déploiements LINUX

Votre application fonctionne comme un processus Linux normal vous donnant accès à l’API POSIX standard fournie par la bibliothèque d’exécution GNU C (glibc) ainsi qu’à toute autre bibliothèque pouvant être compilée pour Linux (par exemple : libxml, libaudiofile…). Nous soutenons également le Linux_rt préemption pour une assistance en temps réel.

Pour développer des programmes pour l’UEIPAC, vous devrez acheter une copie du UEIPAC Linux TK boîte à outils des programmeurs. La boîte à outils fournit les différents éléments nécessaires à l’écriture d’applications pour l’UEIPAC. Quel que soit le nombre de cubes que vous déployez, vous n’avez besoin d’acheter qu’une seule boîte à outils de programmation. UEIPAC est un système embarqué basé sur Linux sans interface graphique. Il est très bon en connectivité réseau, ce qui permet de créer des interfaces utilisateur graphiques à distance (également appelées IHM Human-Machine-Interface).

Déploiements de VxWorks

Vous pouvez désormais profiter de tous les avantages matériels du châssis UEIPAC populaire d’UEI et continuer à développer vos applications dans VxWorks. Cette combinaison puissante offre des performances en temps réel, un système d’exploitation extrêmement robuste et fiable, vous permet de développer votre application dans un environnement familier et, enfin, vous permet de préserver une grande partie du code précédemment écrit ! Pour déployer une application UEIPAC exécutant VxWorks, vous aurez besoin des éléments suivants.

1. Une UEIPAC (toute version)
2. Le «UEIPAC VxW BSP ». Vous n’avez besoin d’acheter le BSP qu’une seule fois, quel que soit le nombre de systèmes que vous déployez
3. Un système de développement VxWorks (à partir de Rivière Wind)
4. Une licence d’exécution VxWorks pour chaque UEIPAC déployé. (également acheté de Wind River)

Mathworks Embedded Coder® et solutions UEI

Mathworks Embedded Coder® génère du code C et C++ lisible, compact et rapide pour les processeurs embarqués utilisés dans la production de masse. Embedded Coder peut être utilisé sur les systèmes UEIPAC et UEISIM. Le choix d’Embedded Coder ou de Simulink Coder se fait lors de la sélection du fichier cible système (comme vous le feriez pour sélectionner des cibles CPU PowerPC, SoloX ARM ou Zynq UltraScale+).
