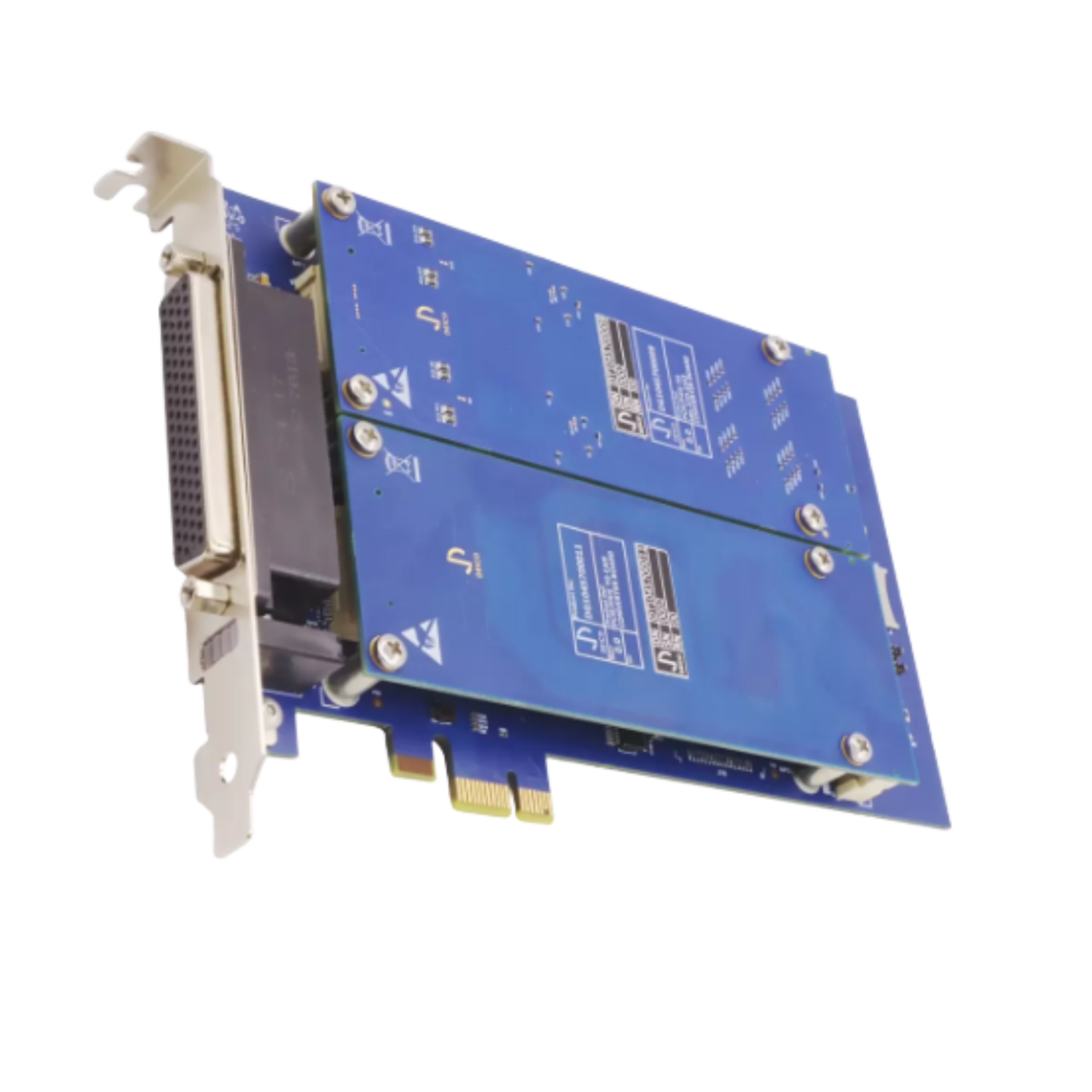

Aviolinks® PCIe - Une unité polyvalente et haute performance conçue pour prendre en charge une large gamme de protocoles avioniques.

Aviolinks® PCIe est une unité polyvalente et haute performance conçue pour prendre en charge une large gamme de protocoles avioniques. Grâce à son architecture modulaire, le dispositif peut être configuré afin de répondre aux exigences spécifiques de chaque application.

Caractéristiques principales

Le dispositif prend en charge jusqu’à deux modules, chacun capable de gérer un ou plusieurs des protocoles avioniques suivants :

• MIL-STD-1553 (M1553-1) : fournit 2 canaux de communication double redondante par module, avec fonctionnement mono ou multifonction, et une interface à couplage direct ou par transformateur sélectionnable

• ARINC-429 (A429-1) : permet la transmission de données avec 16 canaux RX/TX partagés par module, chaque canal pouvant être configuré en réception (RX) ou en émission (TX)

• ARINC-825 (A825-1) : prend en charge une communication bidirectionnelle avec 4 canaux par module, offrant une grande flexibilité d’intégration système

• Discret avionique (DISC-1) : assure un contrôle précis des signaux discrets avioniques avec 32 canaux par module

• Décodeur de temps IRIG B : décode les signaux IRIG B jusqu’à 10 V crête à crête

  • Format : IRIG-B-122

  • Onde porteuse : onde sinusoïdale modulée en amplitude à 1 kHz

  • Amplitude d’entrée : -5 V à +5 V (10 V crête à crête)

  • Rapport de modulation : 3:1

• Encodeur de temps IRIG B : encode les données SPI issues du FPGA en sortie analogique 10 V crête à crête

  • Format : IRIG-B-122

  • Onde porteuse : onde sinusoïdale modulée en amplitude à 1 kHz

  • Amplitude de sortie : -5 V à +5 V (10 V crête à crête)

  • Rapport de modulation : 3:1

• Entrées/sorties discrètes : offre 8 canaux d’E/S discrets de niveau TTL pour le contrôle et la surveillance numériques

• PCI Express : permet le transfert de données et la communication avec le PC hôte, avec un lien Gen2 x1 (500 MB/s)

• Circuit d’oscilloscope : comprend deux canaux pour la capture de signaux analogiques différentiels. Ces canaux peuvent être basculés entre des signaux externes connectés au connecteur DSUB-78 ou des signaux internes du module reliés à la carte porteuse

  • Plage de signal d’entrée : -2,5 V à +2,5 V ou -15 V à +15 V

  • Fréquence d’échantillonnage : 20 MHz

  • Sortie ADC : parallèle sur 10 bits
