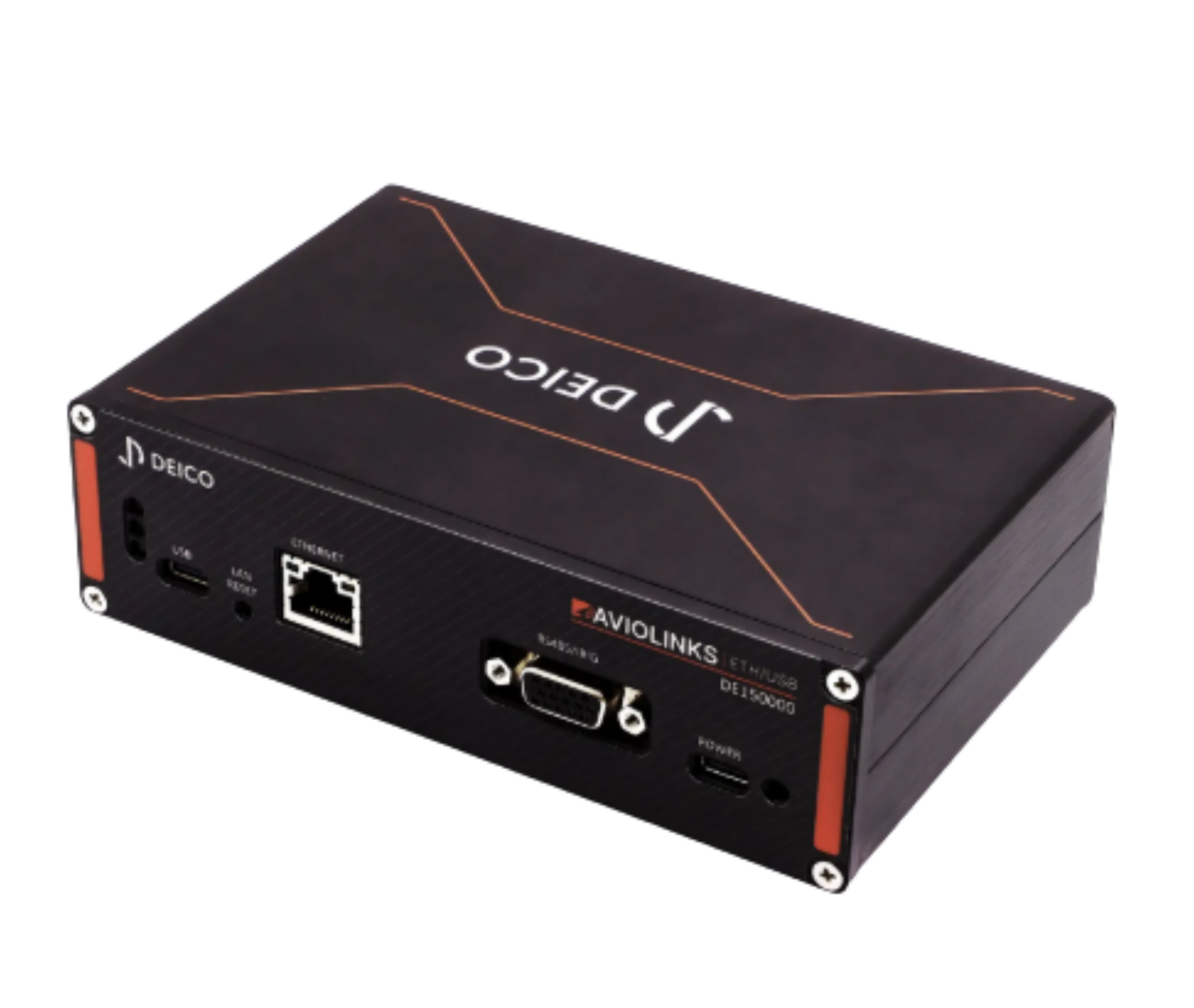

Aviolinks® Ethernet/USB - Unité polyvalente et haute performance conçue pour prendre en charge une large gamme de protocoles avioniques.

L’appareil prend en charge jusqu’à trois modules, chacun capable de gérer un ou plusieurs des protocoles avioniques suivants :

• MIL-STD-1553 (M1553-1) : fournit 1 canal de communication double redondant par module, avec fonctionnement mono ou multifonction, et une interface à couplage direct ou par transformateur sélectionnable

• ARINC-429 (A429-1) : permet la transmission de données avec 2 canaux TX et 4 canaux RX par module, idéal pour diverses applications avioniques

• ARINC-825 (A825-1) : prend en charge une communication bidirectionnelle avec 2 canaux par module, offrant une grande flexibilité d’intégration système

• Discret avionique (DISC-1) : assure un contrôle précis des signaux discrets avioniques avec 8 canaux par module

• Décodeur de temps IRIG B : décode les signaux temporels IRIG B jusqu’à 4,5 V

• Interface RS-485 : fournit une communication série haute vitesse à 20 Mb/s et basse vitesse à 500 Kb/s

• Entrées/sorties discrètes : offre 4 canaux d’E/S discrets de niveau TTL pour le contrôle et la surveillance numériques

• Port Ethernet : permet la connectivité réseau pour le transfert de données et la communication

• Port USB 2.0 : fournit une interface USB pour la connexion de périphériques

• Alimentation : alimenté via un connecteur USB Type-C, supportant une entrée de 5 V – 15 W max

Décodeur de temps IRIG B

• Format : IRIG-B-122

• Onde porteuse : onde sinusoïdale modulée en amplitude à 1 kHz

• Amplitude d’entrée : 0,5 – 4,5 V crête à crête (Vpp)

• Rapport de modulation : 3:1
