Analog Discovery Studio - Laboratoire de circuits portable pour chaque étudiant

Analog Discovery Studio - Laboratoire de circuits portable pour chaque étudiant
Fonctionnalités principales

Entrées analogiques :

  • Utilisées dans l’oscilloscope, l’analyseur de réseau, l’analyseur de spectre, le voltmètre, l’analyseur d’impédance et le data logger
  • Deux canaux d’entrée analogique, accessibles via connecteurs BNC ou MTE
  • -start= »243″ data-end= »311″>Type de canal : différentiel (avec MTE) ou simple-ended (avec BNC)
  • Bande passante analogique avec câbles BNC : 30+ MHz à -3 dB
  • Bande passante analogique avec fils volants MTE : 9 MHz à -3 dB
  • Plage d’entrée ±25 V (±50 V en différentiel)
  • Entrée protégée jusqu’à ±50 V
  • ata-end= »549″>Résolution 14 bits
  • Fonctionne à 100 MS/s



Sorties analogiques :

  • Utilisées dans le générateur de formes d’ondes et l’analyseur de réseau
  • Deux canaux de générateur de formes d’ondes arbitraires, accessibles via connecteurs BNC ou MTE
  • Amplitude AC (max) : ±5 V
  • Bande passante analogique (connecteurs BNC ou MTE) : 8 MHz à -3 dB
  • -start= »1382″ data-end= »1403″>Fonctionne à 100 MS/s



Alimentations :

  • Alimentation 12 volts : 12 V ±5 %, 0,2 A max
  • Alimentation -12 volts : -12 V ±5 %, 0,2 A max
  • Alimentation 5 volts : 5,0 V ±5 %, 1,0 A max
  • Alimentation 3,3 volts : 3,3 V ±5 %, 1,0 A max
  • Rails V+ et V- : 0,5 V à 5 V (V+), et -0,5 V à -5 V (V-)
  • Puissance maximale de sortie : 2,1 W par alimentation
  • Courant maximal de sortie : 700 mA par alimentation

Note : Retirez la mousse protectrice sous la Breadboard Canvas avant d’utiliser les alimentations

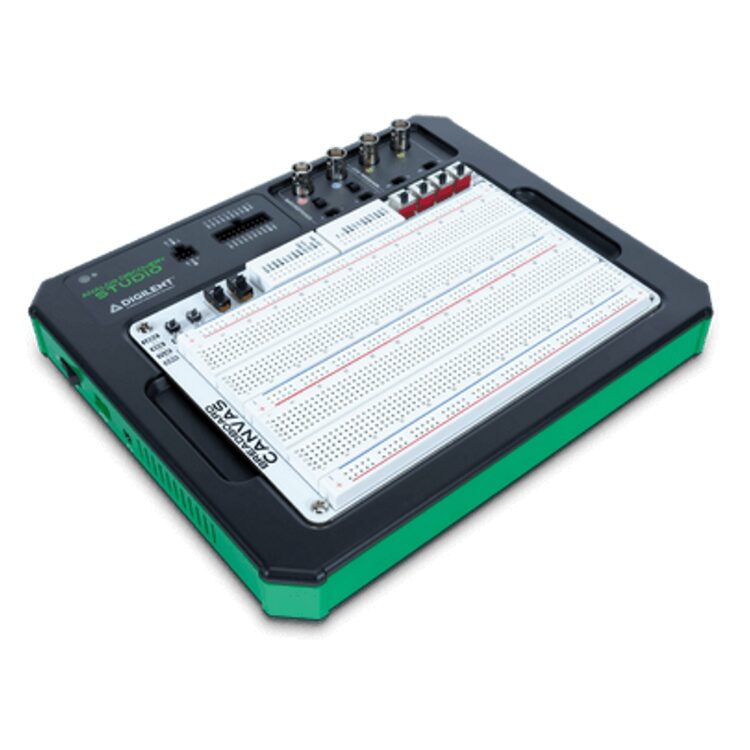

L’Analog Discovery Studio est un appareil portable de test et mesure entièrement fonctionnel. Il peut transformer n’importe quel espace polyvalent en laboratoire électronique mobile. Il est équipé de 13 instruments. Cela comporte : un oscilloscope, un analyseur logique, un analyseur de spectre, un générateur de formes d’ondes, et bien plus encore. L’Analog Discovery Studio offre toute une gamme d’instruments de table avec une interface pratique, remplaçable et compatible avec les breadboards. Il est idéale pour faciliter l’apprentissage pratique des étudiants partout où ils se trouvent.

Avec la réduction des espaces de laboratoire et l’augmentation du nombre d’étudiants, de nombreux établissements optent pour l’apprentissage en studio en complément des laboratoires traditionnels. Cela crée un besoin d’un banc de test et mesure portable pouvant supporter tous types de projets circuits. Les étudiants peuvent alors poursuivre leur apprentissage pratique à la bibliothèque, pendant les heures de tutorat, au centre de soutien, en classe, à la maison ou même dans un café.

L’Analog Discovery Studio soutient l’apprentissage pratique pour tous les étudiants. Il est de plus livré avec le logiciel gratuit WaveForms, compatible Mac, Linux et Windows.

Il a été conçu comme une alternative compacte à une pile d’équipements de laboratoire classiques. Son boîtier robuste mesure 3,2 x 23,5 x 19 cm et peut facilement s’installer sur un bureau, une table ou dans un sac à dos. Les étudiants peuvent accéder à l’oscilloscope et aux générateurs de formes d’ondes via des câbles MTE compatibles breadboard ou des câbles BNC standards de l’industrie. Tandis que l’analyseur logique, le générateur de motifs et les déclencheurs sont accessibles via câbles MTE.

Les circuits ou designs peuvent être montés sur la breadboard magnétique incluse. Il est appelée Breadboard Canvas, et est facilement détachable et remplaçable pour le transport. Cela rends alors la transition du travail en laboratoire à la maison la plus fluide possible. La Breadboard Canvas intègre également des sorties d’alimentation contrôlées par interrupteurs physiques, des entrées/sorties communes intégrées, et une grande surface compatible breadboard. La Breadboard Canvas ainsi que la version Blank Canvas sont optimisées pour le coût. En effet, elles peuvent être achetées séparément si besoin d’un exemplaire supplémentaire ou en cas d’usure.

L’Analog Discovery 3 est une autre option si vous recherchez un appareil de poche ou alimenté par USB.
