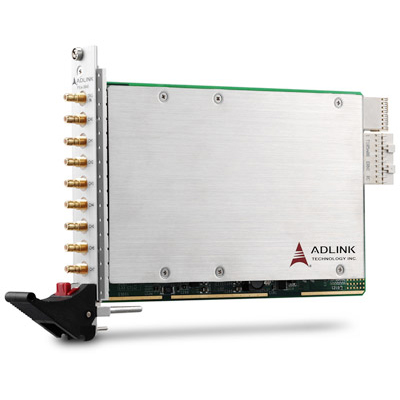

PXIe-9529 - Analyseur de signaux dynamiques 8 voies 192 Ke/s 24 bits

PXIe-9529 - Analyseur de signaux dynamiques 8 voies 192 Ke/s 24 bits
Fonctionnalités principales
  • Entrées ± 1V et ± 10V
  • ADC Sigma-Delta 24 bits
  • 8 entrées analogiques à échantillonnage simultané
  • Fréquence d’échantillonnage maximale de 192 kS / s
  • AC (0,5 Hz) ou couplage d’entrée CC, sélectionnable par logiciel
  • Plage dynamique de 110 dB
  • IEPE sur chaque entrée analogique, configurable par logiciel
  • Filtres d’antialiasing

PXIe-9529: Acquisition de signaux dynamiques
(acoustique et vibration)

Le PXIe-9529 d’ADLINK est un module d’acquisition de signaux dynamiques (acoustique et vibration)
PXIe-9529 d’ADLINK dispose de huit canaux d’entrée analogique tension ou IEPE
De plus les 8 ADC 24 bits sigma-delta à de 192 kS /s, sont idéal pour les signaux à forte dynamique.
En outre tous les canaux sont échantillonnés simultanément et acceptent de +/1V et +/- 10V.
De plus le PXIe-9529 d’ADLINKle offre  un couplage AC ou CC sélectionnable par logiciel.
Le courant de polarisation est de 4 mA pour les capteurs piézoélectriques (IEPE) .
C’est pourquoi le PXIe-9529 est particulièrement adapté aux analyses de signaux acoustiques ou vibratoires.

Drivers livrés / Langages de programmation supportés

La suite MAPS est l’utilitaire de gestion de périphériques tout-en-un pour les systèmes DAQ et PXI d’ADLINK. MAPS comprend un ensemble de logiciels qui permettent d’accélérer le développement d’applications de mesure et d’automatisation tout en réduisant l’effort global.

Utilitaire facile à utiliser !

MAPS est une plate-forme intégrée permettant de configurer le matériel et de tester les fonctionnalités à partir d’un portail unifié. Une documentation complète pour les bibliothèques  logiciels et des exemples de code fournissent toutes les informations nécessaires pour le développement.

MAPS prend en charge les langages de programmation les plus courants pour le développement d’applications DAQ. Il inclus un SDK pour le C / C ++ et LabVIEW afin de  développer des applications en fonction de vos besoins. Pour faciliter d’avantage le développement, MAPS prend également en charge les derniers systèmes d’exploitation Windows 7, Windows 10 et Linux* (* à confirmer sur le site d’Adlink en fonction de la carte).

Les autres références ADLINK PXIe distribuées : ADLINK – Acquisys
